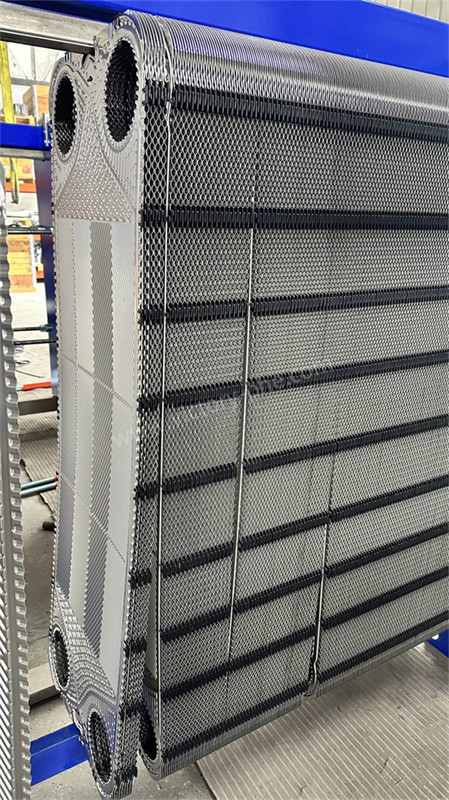

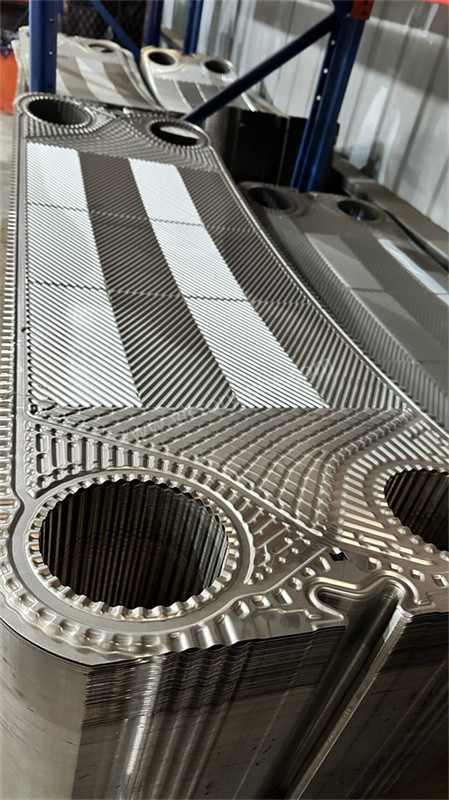

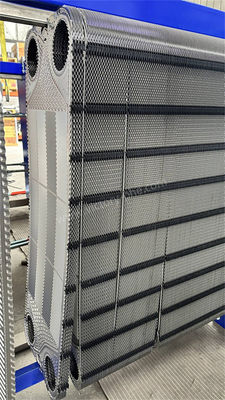

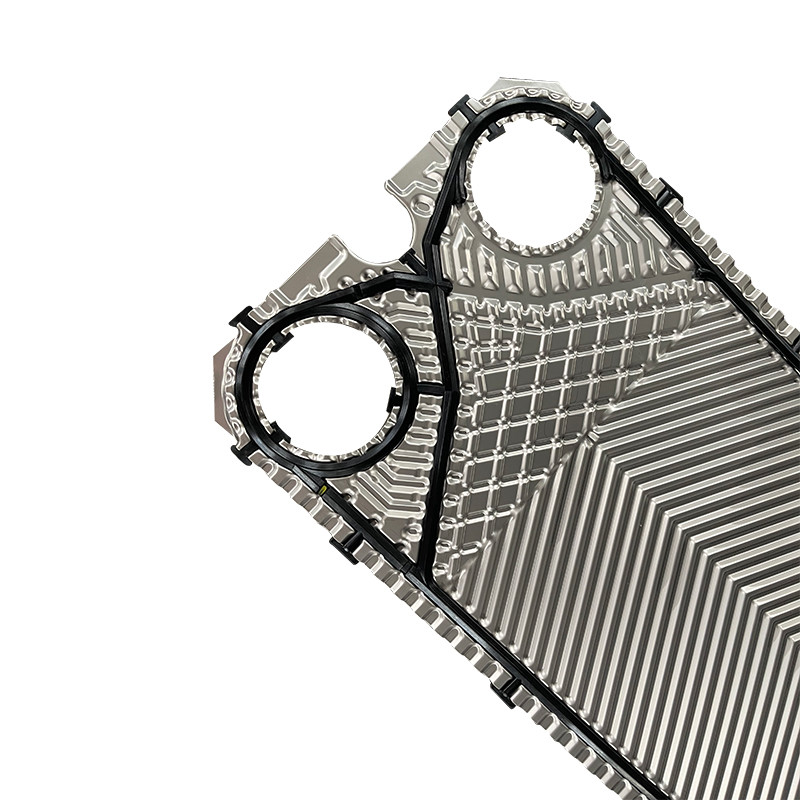

Titanyum ALFA Isı Değiştiricisi Plakaları Değiştirme PHE Plakaları

Ürün Tanımı

Endüstriyel paslanmaz çelik 304 316 Su ısıtıcısı PHE ekipmanları için ısı değiştiricisi plakaları

Isı Değiştiricisi Plakaları

1. Plaka ısı değiştiricisi plakaları, ortamları izole etmek ve ısı değişimini kolaylaştırmak için plaka ısı değiştiricilerinde kullanılan özel bileşenlerdir.Plaka ısı değiştiricilerinin işlevselliğinde çok önemli bir rol oynarlar.Bu plakalar, farklı sıvıları etkili bir şekilde ayırmak için tasarlanmıştır ve aynı zamanda aralarındaki verimli ısı aktarımını sağlar.

2. Bu plaka ısı değiştiricisi plakaları öncelikle GEA (Kelvion), APV, Sondex, Tranter, Hisaka, API, Funke, Vicarb, Mueller, SWEP, Fischer, AGC,Termal dalga, ITT, LHE, DHP ve diğerleri. Onlar çeşitli model ve plak ısı değiştiricileri tasarımları ile uyumludur.SUS316), titanyum ve titanyum-palladium (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), alaşımlar (C276) ve bakır (H68), özel gereksinimleri karşılamak ve en iyi performansı sağlamak için.

Plaka ısı değiştiricisi plakanın kalınlığı konfigürasyonu

• AISI 304 genellikle 0.4 veya 0.5 mm kalınlığında
• AISI 316 her zaman 0,5 ve 0,6 mm'dir.
• 254 SMO (yüksek alaşım) tipik olarak 0,6 mm
• Titanyum plakalar her zaman 0.5 ve 0.6 mm
• Bazılarının daha kalın plakaları vardır (yüksek basınçlı uygulamalar için)
• Bazı PHE'lerin 0,4 mm'si vardır (düşük basınçlı operasyon)
• Hastelloy C-276 (nikel alaşımı) tipik olarak 0,6 mm

Uygulamalar

Üretim süreci:

• Hammaddelerin hazırlanması: Yüksek kaliteli paslanmaz çelik plakaları, mükemmel korozyon direnci ve ısı iletkenliği nedeniyle hammadde olarak seçilir.Plak kalınlığı ürün özelliklerine ve tasarım gereksinimlerine göre belirlenir..
• Kesme ve düzeltme: Paslanmaz çelik levhalar, tasarım gereksinimlerini karşılamak için makine aletleri kullanarak hassas bir şekilde kesilir.
• Damgalama: Düzleştirilmiş levhalar, belirli salkım desenleri oluşturmak için hidrolik bir baskı ile damgalandırılmaktadır.Plaka deformasyonunu veya hasarını önlemek için damgalama işlemi sırasında hassas bir kontrol sürdürülür.
• Yüzey işlemi: Plaklar, korozyon direnci ve ısı transferi performansını artırmak için cilalama, kum püskürtme veya kaplama gibi yüzey işlemlerine tabi tutulur.Tedavi yönteminin seçimi özel gereksinimlere bağlıdır.
• Montaj ve denetim: Plaklar, dizayn gereksinimlerine göre monte edilir, kauçuk dikiş mühürleri ile çıkarılabilir bir plaka ısı değiştiricisi veya argon yay kaynakla tamamen kaynaklı bir plaka ısı değiştiricisi oluşturur.Montaj sırasında sıkıca yerleştirilmesi ve boşlukların olmaması sağlanırMontajdan sonra sıkı bir performans basıncı testi yapılır ve kalite standartlarına uygunluğu doğrulamak için fabrika raporu çıkarılır.
