APV plaka tipi ısı değiştiricisi parçaları ve işlevleri paslanmaz çelik

Ürün Tanımı

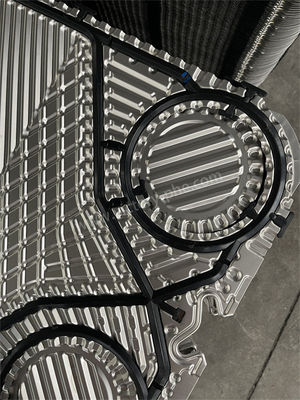

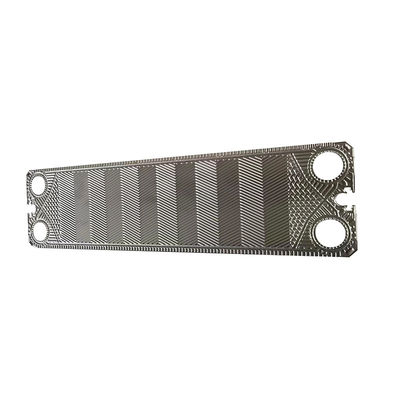

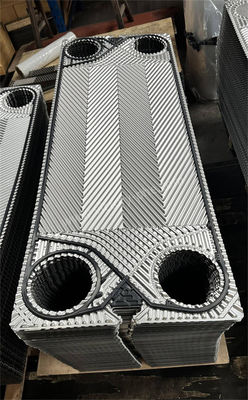

Yüksek ısı iletkenliği için paslanmaz çelik ve titanyum APV SPX ısı değiştiricisi plaka

APV/SPXIsı Değiştiricisi Plakaları

1. Isı değiştiricisi plaka malzemeleri arasında karbon çelik, paslanmaz çelik, alüminyum ve alaşımları, tunç, Monel, nikel, alüminyum, titanyum vb. bulunmaktadır.Titanyumun iyi korozyon direnci nedeniyle, özellikle klor içeren ortamlarda, titanyum çok pahalı olmasına rağmen, titanyum plaka ısı değiştiricileri hala çok koroziv durumlarda yaygın olarak kullanılmaktadır.Plakanın kalınlığı çok ince., 0,5 ~ 1,5 mm, genellikle yaklaşık 1 mm. Plakalı ısı değiştiricilerinin üretimi için anahtar, şu anda hemen hemen tümü damgalı plakalar olan plakaların şekillendirilmesidir.

2. Ürünler esas olarak / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP vb. için uygundur.

Uygulamalar

Üretim süreci:

• Hammaddelerin hazırlanması: Yüksek kaliteli paslanmaz çelik plakaları, mükemmel korozyon direnci ve ısı iletkenliği nedeniyle hammadde olarak seçilir.Plak kalınlığı ürün özelliklerine ve tasarım gereksinimlerine göre belirlenir..
• Kesme ve düzeltme: Paslanmaz çelik levhalar, tasarım gereksinimlerini karşılamak için makine aletleri kullanarak hassas bir şekilde kesilir.
• Damgalama: Düzleştirilmiş levhalar, belirli salkım desenleri oluşturmak için hidrolik bir baskı ile damgalandırılmaktadır.Plaka deformasyonunu veya hasarını önlemek için damgalama işlemi sırasında hassas bir kontrol sürdürülür.
• Yüzey işlemi: Plaklar, korozyon direnci ve ısı transferi performansını artırmak için cilalama, kum püskürtme veya kaplama gibi yüzey işlemlerine tabi tutulur.Tedavi yönteminin seçimi özel gereksinimlere bağlıdır.
• Montaj ve denetim: Plaklar, dizayn gereksinimlerine göre monte edilir, kauçuk dikiş mühürleri ile çıkarılabilir bir plaka ısı değiştiricisi veya argon yay kaynakla tamamen kaynaklı bir plaka ısı değiştiricisi oluşturur.Montaj sırasında sıkıca yerleştirilmesi ve boşlukların olmaması sağlanırMontajdan sonra sıkı bir performans basıncı testi yapılır ve kalite standartlarına uygunluğunu doğrulamak için fabrika raporu çıkarılır.

Çalışma prensibi:

• plaka ısı değiştiricisi, yeni bir yüksek verimli ısı değiştiricisi türü oluşturmak için belirli bir dalgalanmış şekle sahip metal plakaların yığılmasını içerir.Plaka ısı değiştiricisinin yapısı dikişleri içerir, sıkıştırma plakaları (hareketli uç plaka, sabit uç plaka) ve bir çerçeve (üst ve alt kılavuz çubukları, ön destek sütunu).Soğuk ve sıcak sıvılar için ayrı kanallar oluşturmakSoğuk ve sıcak sıvılar kendi kanallarından akıp, istenen sıcaklığa ulaşmak için bitişik plakalarla ısı değişimi yaparlar.
• Her bir tabakın dört köşesinde açıklıklar vardır ve bir tabak kümesi halinde birleştirildiğinde, sıvılar için dağıtım ve toplama kanalları oluştururlar.Soğuk ve sıcak sıvılar arasındaki ısı değişiminden sonra, kendi toplama kanallarına geri dönüp yeniden kullanım için dolaşırlar.
