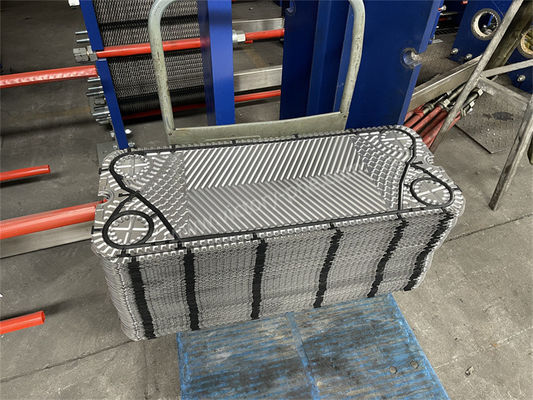

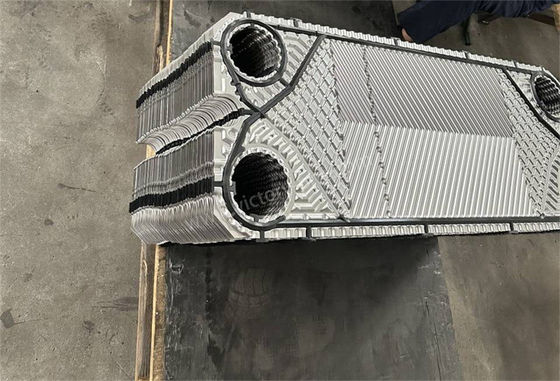

APV SPX için Chevron Gasketed Plate Tipi Isı Değiştiricisi Parçaları

Ürün Tanımı

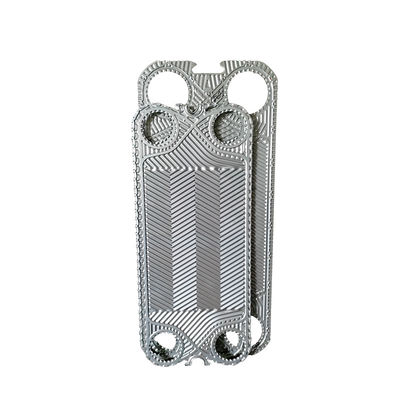

Paslanmaz çeliklerde APV SPX//ACCESSEN/GEA için korozyon karşıtı ısı değiştiricisi plaka

APV/SPXIsı Değiştiricisi Plakaları

1. Isı değiştiricisi plakalarının, ısı aktarımında yer alan iki sıvının geçtiği dört köşeli delikleri vardır.Metal plakalar sabit bir plaka ve bir tarafında hareketli bir sıkıştırma plaka olan bir çerçeve içinde kurulurPlakalar, sıvı kanallarını mühürleyen ve sıvıların sırayla ilgili geçitlerine akmasını yönlendiren mühürleme dikişleriyle donatılmıştır.ısı değişimini kolaylaştırmakAkış hızı, fiziksel özellikleri, basınç düşüşü ve sıvıların sıcaklık farkı, ısı değiştiricisi için gerekli olan plakaların sayısını ve boyutunu belirler.
2. Sıcaklık değiştiricisi plakaları, tek seferlik damgalama işlemi için son derece hassas kalıplar kullanılarak üretilir.Bu, levhalar arasında tek bir metal-metal temasını sağlar., plaka ısı değiştiricilerinin yüksek basınç altında etkili bir şekilde çalışmasını ve sistemden gelen basınç şoklarına dayanmasını sağlar.

3. Ürünler esas olarak / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP vb. için uygundur.

Uygulamalar

Plaka ısı değiştiricisi plakanın kalınlığı konfigürasyonu

• AISI 304 genellikle 0.4 veya 0.5 mm kalınlığında
• AISI 316 her zaman 0,5 ve 0,6 mm'dir.
• 254 SMO (yüksek alaşım) tipik olarak 0,6 mm
• Titanyum plakalar her zaman 0.5 ve 0.6 mm
• Bazılarının daha kalın plakaları vardır (yüksek basınçlı uygulamalar için)
• Bazı PHE'lerin 0,4 mm'si vardır (düşük basınçlı operasyon)
• Hastelloy C-276 (nikel alaşımı) tipik olarak 0,6 mm

Çalışma prensibi:

• plaka ısı değiştiricisi, yeni bir yüksek verimli ısı değiştiricisi türü oluşturmak için belirli bir dalgalanmış şekle sahip metal plakaların yığılmasını içerir.Plaka ısı değiştiricisinin yapısı dikişleri içerir, sıkıştırma plakaları (hareketli uç plaka, sabit uç plaka) ve bir çerçeve (üst ve alt kılavuz çubukları, ön destek sütunu).Soğuk ve sıcak sıvılar için ayrı kanallar oluşturmakSoğuk ve sıcak sıvılar kendi kanallarından akıp, istenen sıcaklığa ulaşmak için bitişik plakalarla ısı değişimi yaparlar.
• Her bir tabakın dört köşesinde açıklıklar vardır ve bir tabak kümesi halinde birleştirildiğinde, sıvılar için dağıtım ve toplama kanalları oluştururlar.Soğuk ve sıcak sıvılar arasındaki ısı değişiminden sonra, kendi toplama kanallarına geri dönüp yeniden kullanım için dolaşırlar.
