S4A S21A Sondex Isı Değiştiricisi Soğutma Ekipmanı için Sondex Isı Değiştiricisi Plağı

Ürün Tanımı

S4A S21A S22 SF123 Tip Sondex Isı Değiştiricisi Soğutma Ekipmanı için Isı Değiştiricisi Plakası

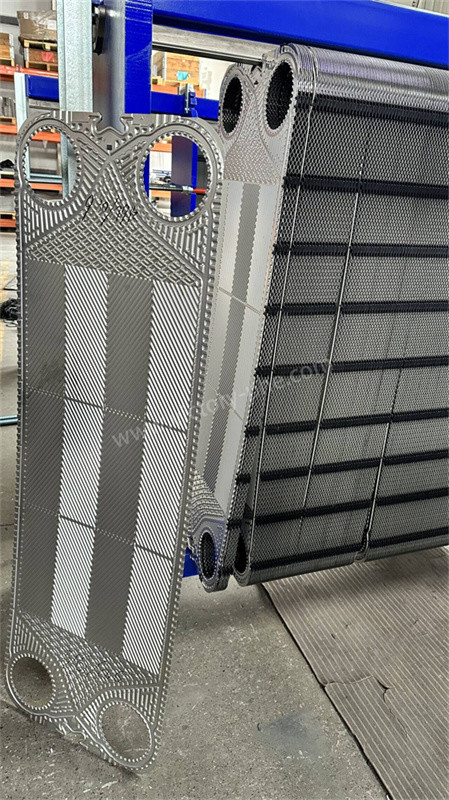

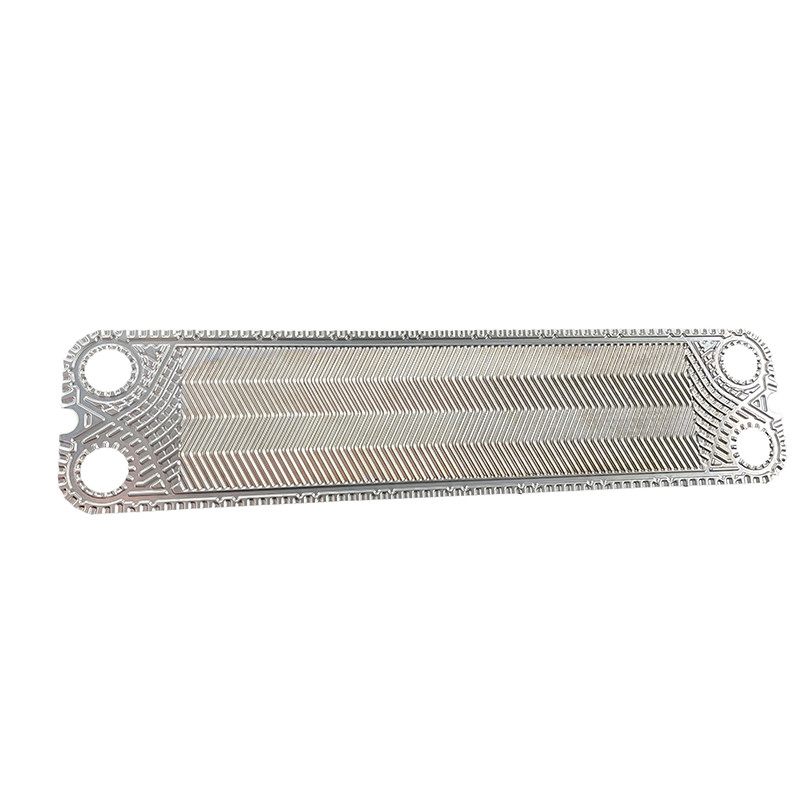

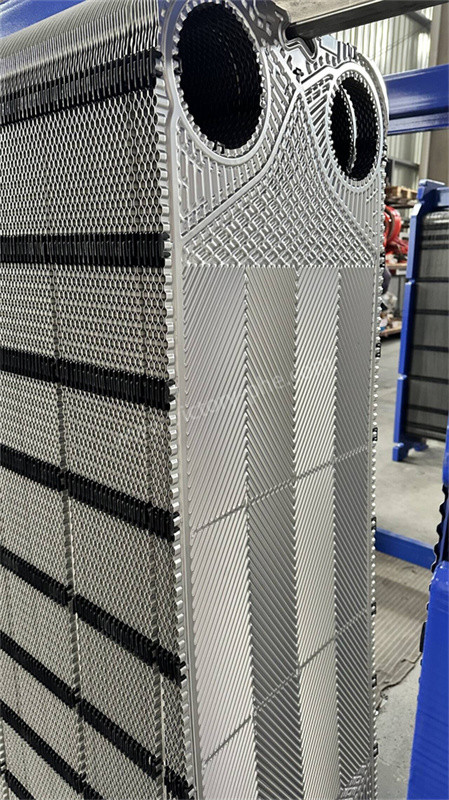

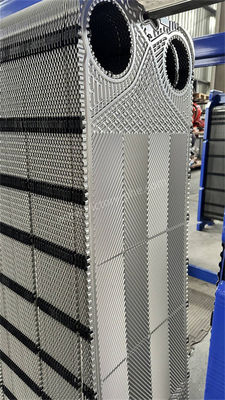

Sondex. Isı Değiştiricisi Plakaları

1. Plaka ısı değiştiricisi plakaları, plaka ısı değiştiricilerinin temel bileşenleridir. Soğuk ve sıcak sıvılar arasındaki ısı transferi bu plakalarda gerçekleşir,Onları ısı değiştiricinin birincil ısı transferi elemanları haline getirirEk olarak, plakalar iki taraf arasındaki basınç farkına dayanmalıdır.Plaka ısı değiştiricisi plakaları için uygun plaka türlerinin ve akış kanallarının seçimi, ısı değiştiricisi ekipmanlarının çalışmasına önemli ölçüde etki eder., ısı transferi verimliliği, sıvı direnci ve diğer faktörler.

Sıcaklık değiştiricisi plaka Seç:

• Isı değiştiricileri için plaka türlerinin ve dalgalanma desenlerinin seçimiplakaBüyük bir akış hızı ve küçük bir izin verilen basınç düşüşü olan durumlarda,Düşük dirençli plakalar seçilmelidir.Çıkarılabilir veya lehimli plaka ısı değiştiricilerinin seçimi, ısı aktarım ortamının basınç ve sıcaklık koşullarına göre belirlenmelidir.
• Büyük bir ısı aktarım alanına sahip ekipmanlar için, çok küçük bireysel plaka alanlarına sahip plakaları seçmek tavsiye edilmez.Bunun nedeni çok fazla plaka olması plakalar arasındaki düşük akış hızına neden olabilir, genel ısı transferi katsayısının azalmasına yol açar.

Akış düzenlemesi ve akış kanalları Seç:

• Akış düzeni, tek bir sıvının aynı yönde aktığı bir ısı değiştiricide paralel akış kanalları grubunu ifade eder.akış kanalları, sıvının aktığı bir plaka ısı değiştiricisinin içindeki bitişik plaka çiftleri tarafından oluşturulan geçitleri ifade eder.Genel olarak, birkaç akış kanalı, soğuk ve sıcak sıvı geçitlerinin farklı kombinasyonlarını oluşturmak için paralel veya seri olarak bağlanır.
• Sıvının belirli gereksinimlere göre plakalar arasında akmasını sağlamak için, plakaların dört köşesi deliklenir ve spesifikasyonlara göre dikişler uygulanır.Plakalar akış kanallarını oluşturmak için düzenli bir şekilde düzenlenmiştirAkış düzeninin şekli, süreç gereksinimlerini karşılarken ısı transferi ve sıvı direnci hesaplamalarına dayanarak belirlenmelidir.Sıcaklık aktarım yüzeyinin her iki tarafındaki konvektif ısı transferi katsayıları eşit veya yakın olduğunda, ısı aktarım katsayısı en üst düzeye çıkarılabilir.Soğuk ve sıcak su akış kanallarındaki konvektif ısı transferi katsayısı eşit veya birbirine yakın olması arzu edilir..
