Tranter Plate Isı Değiştiricisi Parçaları Molibden Titanyum Hastelloy

Ürün Tanımı

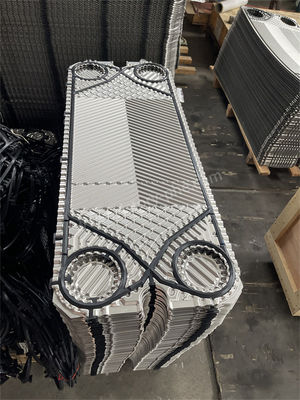

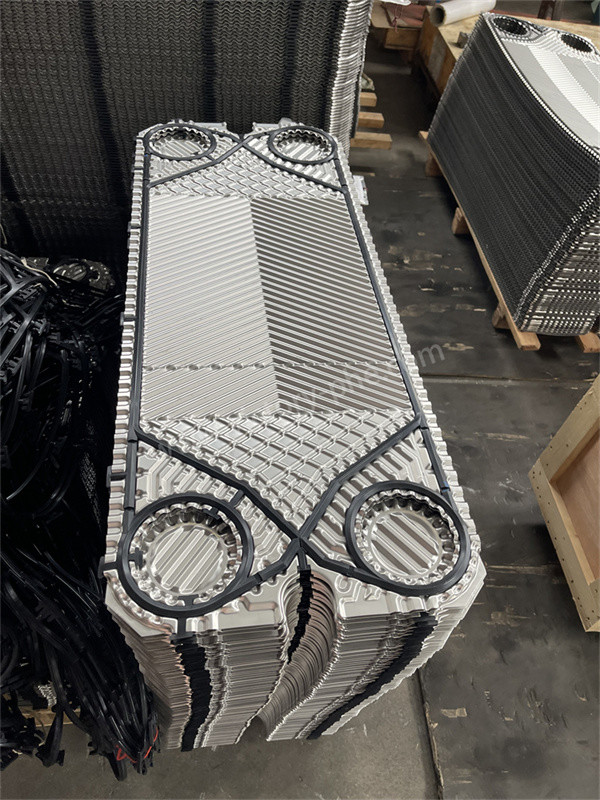

Tranter Isı Değiştiricisi Plate GC26 GX100 Paslanmaz Çelik Titanyum Hastelloy Nikel Molibden

Sondex. Isı Değiştiricisi Plakaları

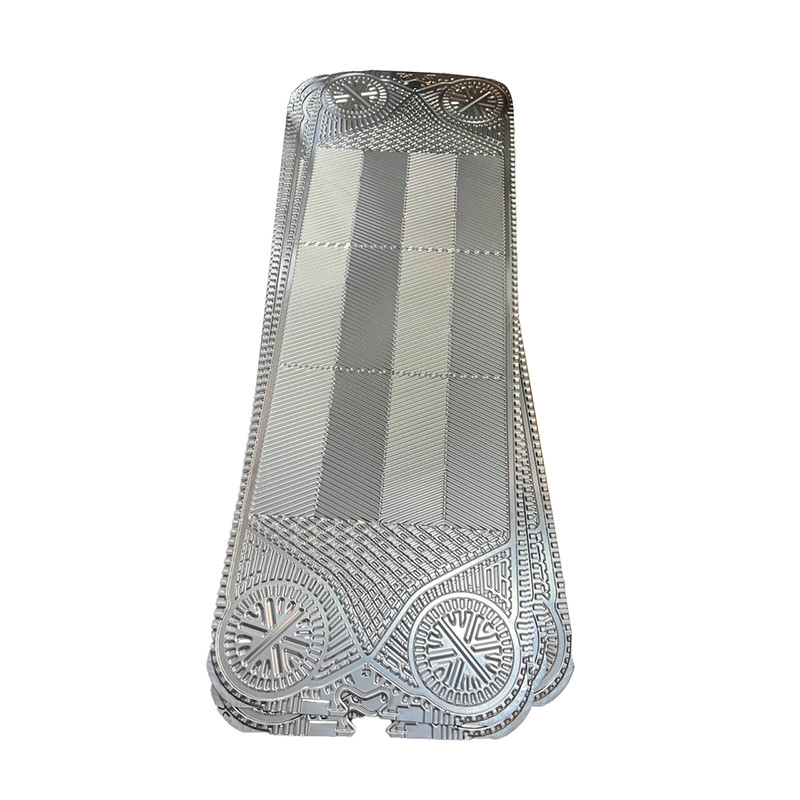

1. Isı değiştiricisi plakaları, sıvıları izole etmek ve plaka ısı değiştiricilerinde ısı değişimini kolaylaştırmak için özel olarak tasarlanmıştır.Heringbone dalgalanmış levhalar, yatay düz dalgalanmış levhalar ve baskılı levhalar.
2. Paketlenmiş bir plaka ısı değiştiricisi, belirtilen aralıklarla yığılmış ve paketlerle mühürlenmiş çok sayıda damgalanmış dalgalanmış ince plakalardan oluşur.Plakalar ve dikişler bir çerçeve ve sıkıştırma vidaları kullanarak birbirine sıkıştırılırPlakaların ve dikişlerin dört köşeli delikleri sıvı dağıtım ve toplama kanallarını oluşturur.Her bir plakanın her iki tarafındaki kanallarda akmasına ve ısı değişimine maruz kalmasına izin verir.

Çalışma prensibi:

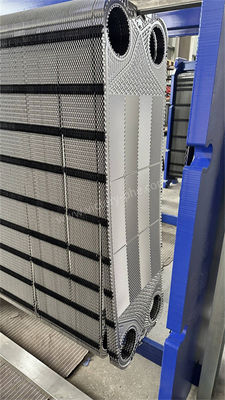

• Plaka ısı değiştiricisi, belirli bir dalgalanmış şekle sahip yığılmış metal plakalardan yapılmış yeni bir yüksek verimli ısı değiştiricisidir.Sıkıştırma plakaları (hareketli uç plakaları), sabit uç plakaları) ve çerçeveler (üst ve alt kılavuz çubukları), ön destek), plakalar soğuk/sıcak sıvı kanallarını ayırmak için mühürleme dikişleri ile mühürlenir ve yönlendirilir.Soğuk/sıcak ısı değişim ortamı ilgili kanallardan akıyor ve ayrılmış plakalarla ısı değiştiriyorKullanıcının istediği sıcaklığa ulaşmak için.
• Her bir levhanın dört köşesinde açıklıklar vardır.Soğuk/sıcak ortamın ısı değişiminden sonra, ısı, geri dönüşüm için ilgili toplama borularından geri verilir.

Plaka ısı değiştiricileri için plaka malzemesinin seçimi:

1. Genel musluk suyu: Saf su uygulamaları için, paslanmaz çelik 304 yaygın olarak seçilir.paslanmaz çelik 316, 304'e kıyasla daha yüksek korozyon direnci nedeniyle tercih edilirDeniz suyu durumunda, yüksek klorür iyon konsantrasyonu nedeniyle saf titanyum (GR1) tercih edilir.Süper paslanmaz çelik 254SMO, 316'dan daha yüksek klorür iyon içeriği olan ortamlarda kullanılabilir..
2. Asit:10%'dan düşük bir konsantrasyon ve 50 °C'den düşük bir sıcaklıkta seyreltilmiş sülfürik asit için, paslanmaz çelik 316 kullanılabilir.254SMOAynı ilke fosforik asit ve klorhidratik asit için de geçerlidir.
3. Buhar:Buhar koşulları yaygın olarak görülür.Güney bölgelerde, buhar sıcaklıkları genellikle 120°C'nin üzerinde olduğundan, genellikle paslanmaz çelik 316L seçilir.maliyet faktörlerini göz önünde bulundurarak, bazı müşteriler paslanmaz çelik 304'ü seçebilir.Yüksek sıcaklıklı buhar uygulamalarında paslanmaz çelik 304'ün uzun süreli kullanımının plaka ısı değiştiricisinin deformasyonuna neden olabileceğini belirtmek gerekir..
4. Yağ:Genel ekipman yağlama yağı ve hidrolik yağı uygulamaları için paslanmaz çelik 304 uygundur. Yüksek sıcaklıklı ısı aktarım yağı için, yüksek sıcaklığa direnç gerektirir.paslanmaz çelik 316 tavsiye edilir.
