Sıcaklık Değiştiricisi Tranter Plates Gasket Molybdenum Paslanmaz Çelik

Ürün Tanımı

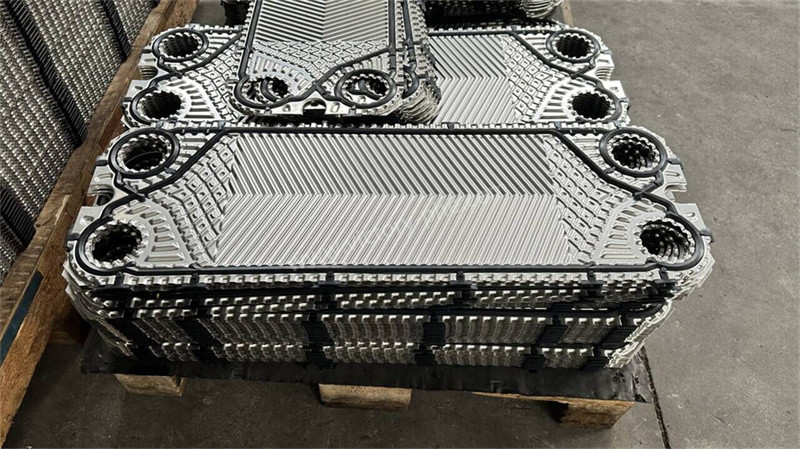

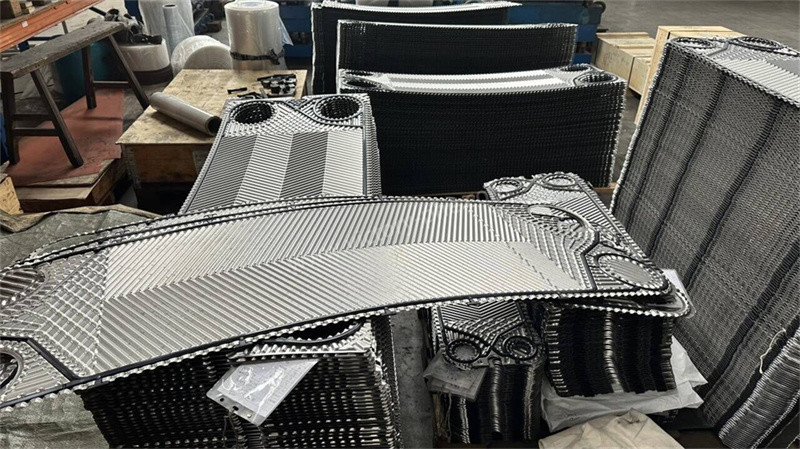

GC26 GX100 Paslanmaz Çelik Titanyum Molibdenum Tranter Isı Değiştiricisi Plağı EPDM Paketiyle

TRANTER Isı Değiştiricisi Plakaları

1. Plaka ısı değiştiricisi, belirli dalgalanmış şekillere sahip bir dizi metal plakalardan oluşan modern ve verimli bir ısı değiştiricidir.Petrokimya gibi endüstrilerde yaygın uygulamalar bulur., makine mühendisliği, otomotiv, gıda işleme, enerji ve metalürji, gemi yapımı, HVAC ve daha fazlası.
2. Isı değiştiricisi plakaları, sıvıları ayırmak ve ısı değişimini kolaylaştırmak için plaka ısı değiştiricilerinde kullanılan özel bileşenlerdir.Heringbone dalgalanmış levhalar, yatay düz dalgalanmış levhalar ve baskılı levhalar.

Plaka ısı değiştiricisinin yapısal bileşenleri: Isı değiştiricisi plakaları, dikişler, sabit sıkıştırma plakaları, hareketli sıkıştırma plakaları, kılavuz çubukları, sıkıştırma çubukları ve fındıkları, sütunlar, ara bölmeler vb.

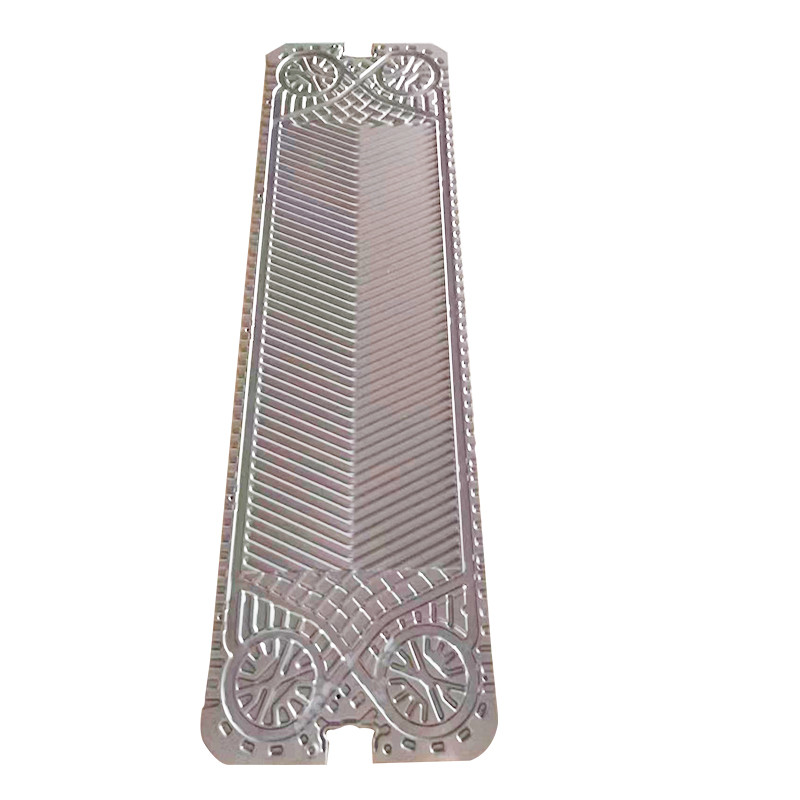

1. Isı değiştiricisi plaka: dalgalanma, mühürleme çukurları ve köşe delikleri ile basılmış bir metal levha, önemli bir ısı aktarma unsuru. dalgalanmalar ısı aktarımını artırabilir,ince levhaların dayanıklılığını ve sertliğini artırır, ısı değiştiricinin basınç taşıma kapasitesini arttırır ve ısı değiştiricisi yüzeyinde turbulent sıvı akışını teşvik ederek çöküntü ve kir oluşumunu azaltır.
2. Sıkıştırma: sıvının dışa sızmasını önlemek için plakanın çevresini mühürler.ve sıcak ve soğuk sıvıların ilgili kanallarda akmasına izin vermek için tasarım gereksinimlerine göre köşe deliklerinin bir kısmını kapatmak.
3. Sabit sıkıştırma plağı ve hareketli sıkıştırma plağı: Genellikle karbon çelik levha veya paslanmaz çelik levhasından yapılır,kalınlığı, ısı değiştiricilerinin mühürlenmesini ve eşit şekilde sıkıştırılmasını sağlamak için basınç taşıma kapasitesine göre belirlenir.Sabit sıkıştırma plağı ön ucunda sabitlenir ve hareketli sıkıştırma plağı onunla birlikte kullanılır ve kolay montaj için kılavuz çubuğuna kaydırılabilir.sökme ve bakım.
4. Rehber çubuğu:Plakayı desteklemek ve yerleştirmek için kullanılan, sıkıştırma plaka ve sütuna sabitlenmiştir.
5. Aralıklı bölme levhası: bir plaka ısı değiştiricisini iki veya daha fazla ısı değiştirme bölümüne ayıran bir plaka.aynı çerçevedeki levha kümesi iki veya daha fazla bölüme bölünebilir, ve her bölüm sırasıyla iki sıvı için ısı değişimi sağlayabilir.
6. Çaplama çubukları ve fındıkları: sabit basınç plaka ve hareketli basınç plaka arasında plaka sıkıştırmak için kullanılan, sıkıştırma plakası etrafında eşit düzenlenmiştir.
7. Sütun: plaka ısı değiştiricisinin ağırlığını destekler ve tüm ısı değiştiricisini entegre eder.

Uygulamalar
