Vicarb Isı Değiştiricisi Yüksek Basınçlı Nikel VU8 V20 V60

Ürün Tanımı

Yüksek Basınçlı Nikel Isı Değiştiricisi Plaka VU8 V20 V60 Su ile Lehimlenen Plaka Isı Değiştiricisi

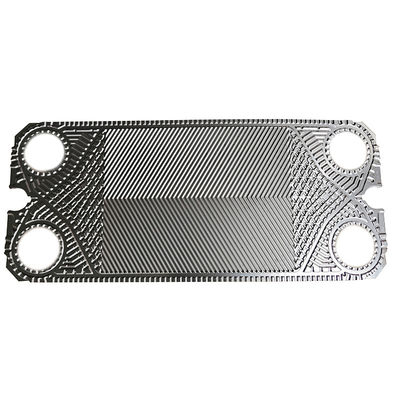

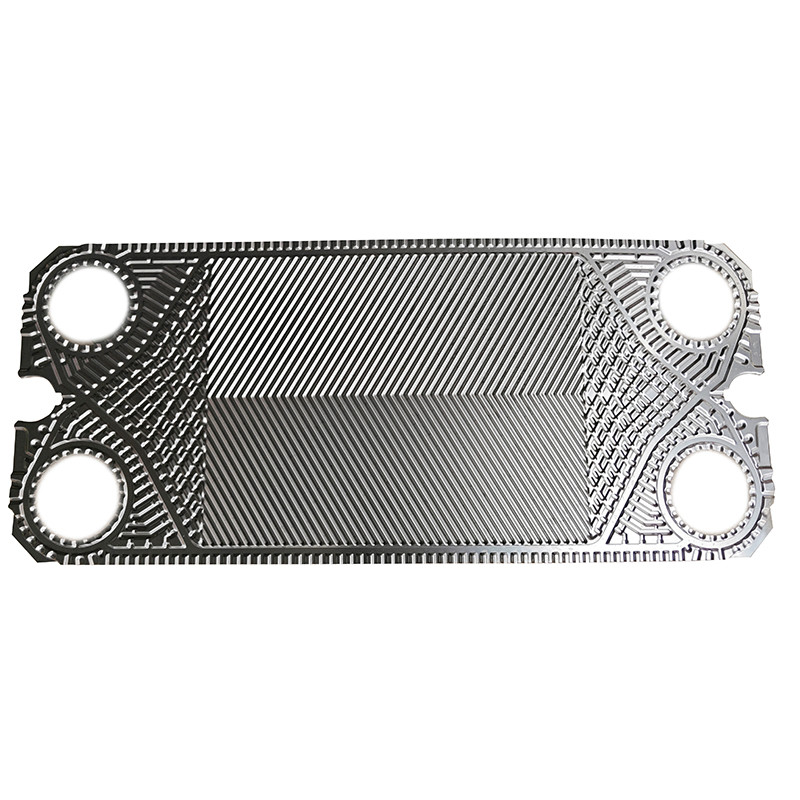

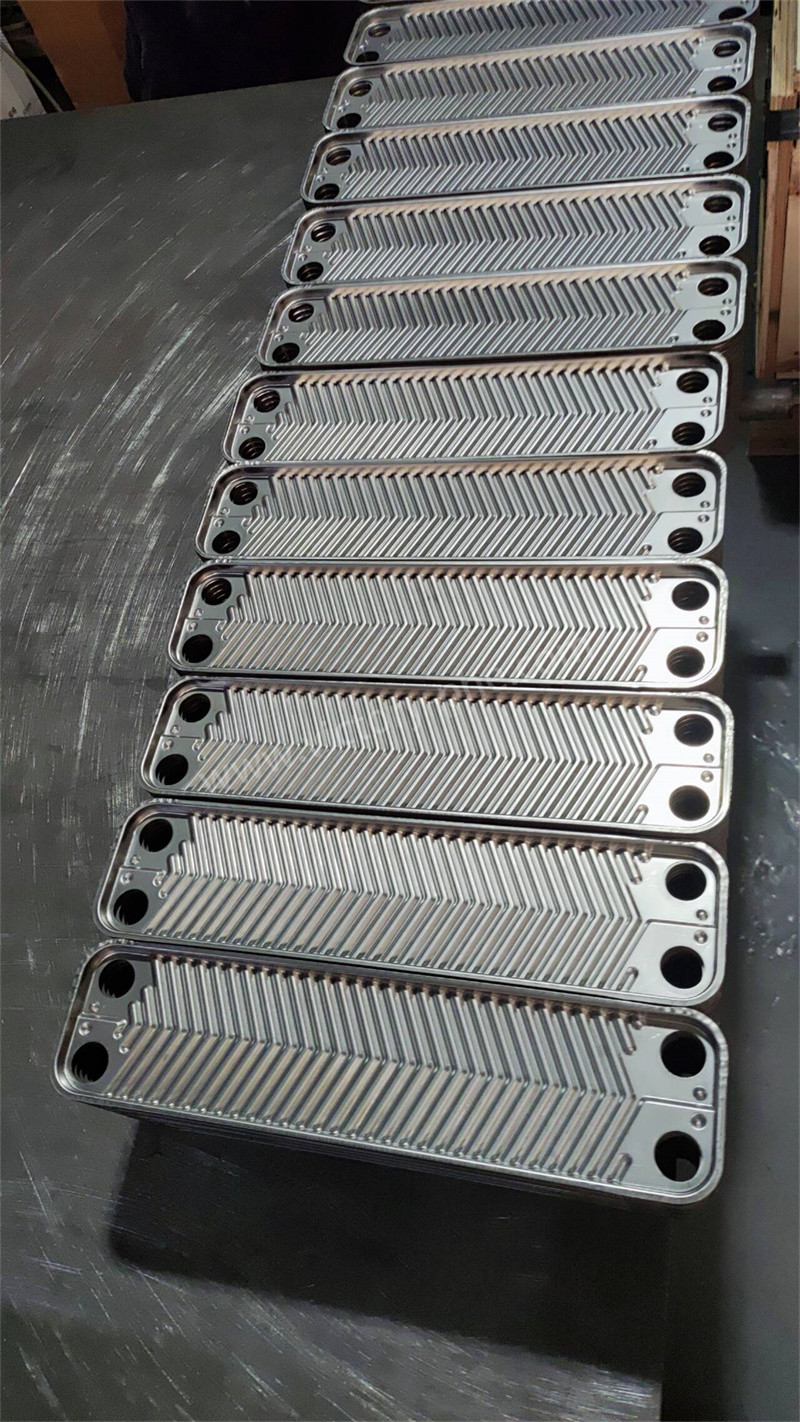

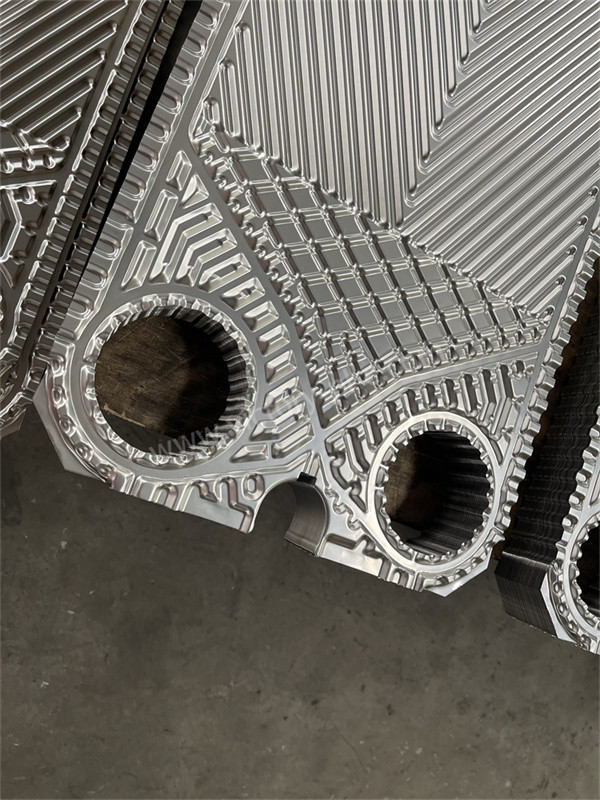

Vicarb Isı Değiştiricisi Plakaları

1. THeat exchanger plaka, plaka ısı değiştiricilerinde ortamı izole etmek ve ısı değişimini gerçekleştirmek için özel olarak kullanılan bir plaka.İki sıvının geçmesi için plaka üzerinde dört köşe deliği var.Plaka malzemeleri arasında karbon çelik, paslanmaz çelik, alüminyum ve alaşımları, tunç, Monel alaşımı, nikel, alüminyum, titanyum vb. bulunmaktadır.Titanyumun iyi korozyon direnci nedeniyle, özellikle klor içeren ortamlarda, titanyum çok pahalı olmasına rağmen, titanyum plaka ısı değiştiricileri hala çok koroziv durumlarda yaygın olarak kullanılmaktadır.Plakanın kalınlığı çok ince., 0,5 ~ 1,5 mm, genellikle yaklaşık 1 mm. Plakalı ısı değiştiricilerinin üretimi için anahtar, şu anda hemen hemen tümü damgalı plakalar olan plakaların şekillendirilmesidir.
2. Sıcaklık değiştiricilerimizin plakalarıGEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP

Plaka ısı değiştiricisi plakanın kalınlığı konfigürasyonu

• AISI 304 genellikle 0.4 veya 0.5 mm kalınlığında
• AISI 316 her zaman 0,5 ve 0,6 mm'dir.
• 254 SMO (yüksek alaşım) tipik olarak 0,6 mm
• Titanyum plakalar her zaman 0.5 ve 0.6 mm
• Bazılarının daha kalın plakaları vardır (yüksek basınçlı uygulamalar için)
• Bazı PHE'lerin 0,4 mm'si vardır (düşük basınçlı operasyon)
• Hastelloy C-276 (nikel alaşımı) tipik olarak 0,6 mm

Isı değiştiricisi plaka sınıflandırması

• Herringbone dalgalanmış levhaların kesit şekli genellikle üçgenlidir. Herringbone dalgalanmış levha sadece iyi sertliğe sahip olmakla kalmaz, aynı zamanda daha iyi ısı transferi performansına sahiptir.Akış direnci büyüktür ve parçacık veya lif içeren sıvılar için uygun değildir..
• Yatay düz dalgalanmış levha, eşitgen üçgen kesimi şekli olan yatay düz dalgalanmış levha. Isı aktarımı ve sıvı mekaniği özellikleri iyi,ve su-su ısı transferi katsayısına ulaşılabilir.
• Zigzag dalgalanmış levhanın özelliği, akış kanalının çapraz kesim alanının montajdan sonra değişmeden kalmasıdır, bu nedenle direnç küçüktür ve yüksek hızda çalışabilir.Birçok destekleme temasları ve yüksek sertlik vardır.

Uygulamalar
