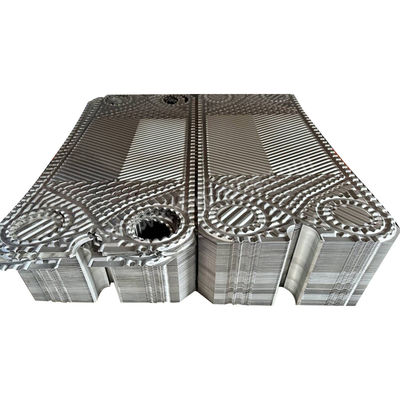

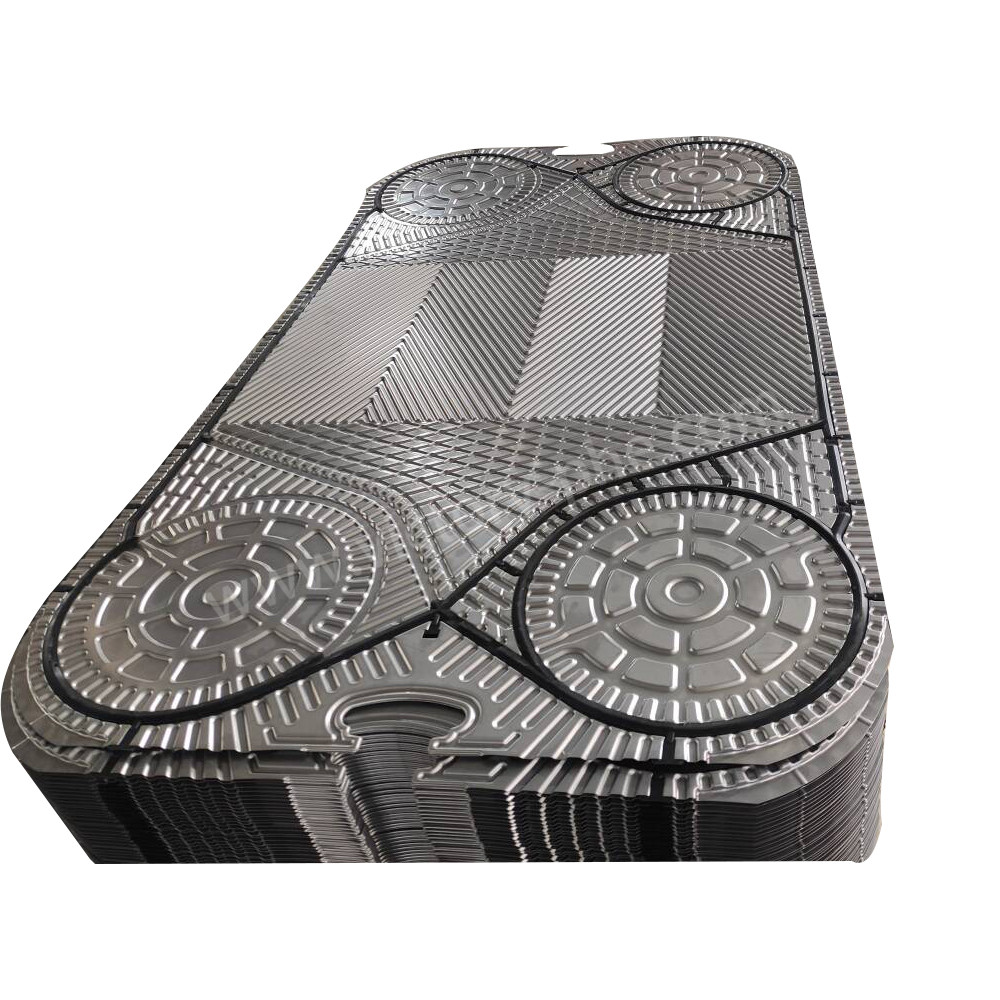

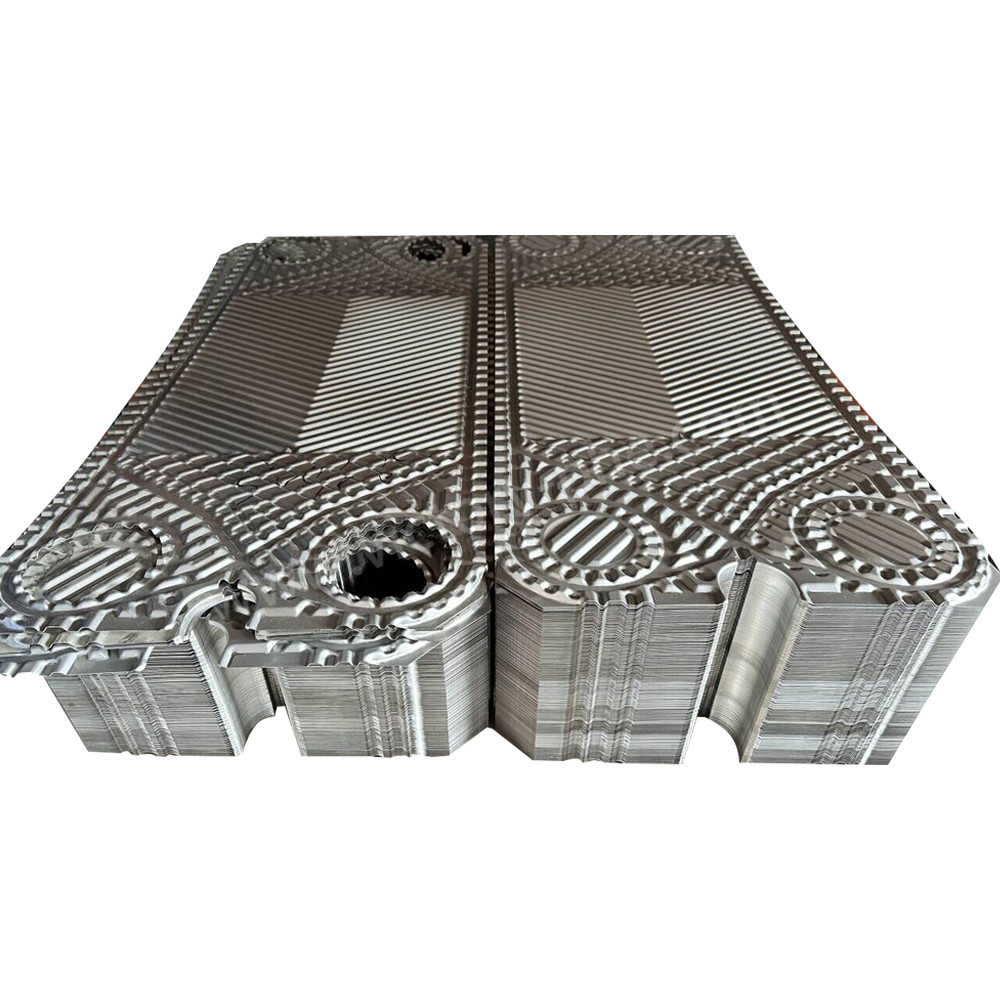

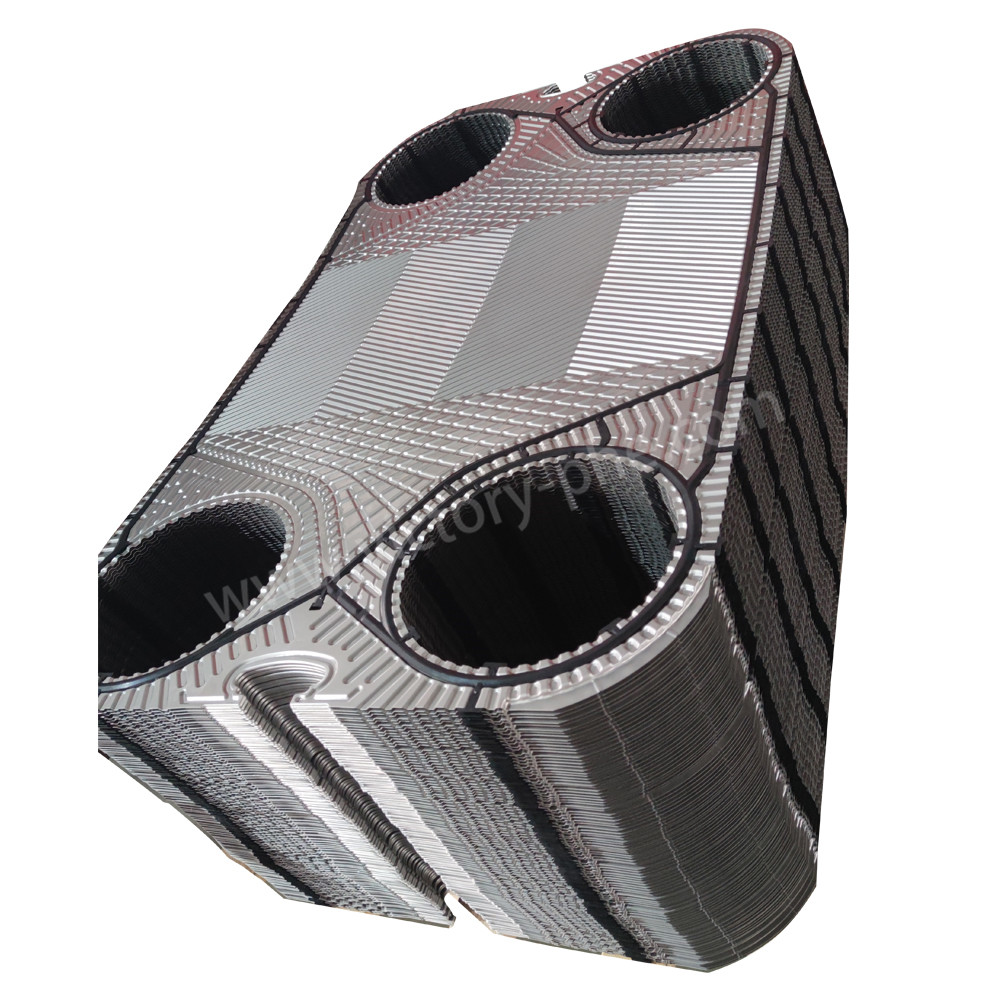

Hafif PHE Plate Vicarb Plate Isı Değiştiricisi Gaskets Değiştirme

Vicarb V4 V8 V18 V28 V40 V60 Serisi için yedek plaka ısı değiştiricisi kasketleri ve plakaları

Plaka ısı değiştiricisiyüksek verimli bir ısı değiştiricisidir, belirli bir dalgalanmış şekle sahip bir dizi yığılmış metal levhalardan oluşur.ve ısı plakalar üzerinden değişir.Plaka ısı değiştiricisi, sıvı-sıvı ve sıvı-buhar ısı değişimi için ideal bir ekipmandır.kompakt ve hafif yapı, küçük ayak izi, geniş uygulama ve uzun kullanım ömrü. Aynı basınç kaybı altında, ısı transferi katsayısı boru sıcaklık değiştiricilerinden 3-5 kat daha yüksektir.Zemin alanı tüpsel ısı değiştiricilerinin üçte biri., ve ısı geri kazanma oranı %90'dan fazla olabilir.

1. Koroziv Çevre:Plaka ısı değiştiricisinin deniz suyu, asidik çözeltiler veya kimyasallar gibi koroziv sıvılara maruz kalacağı uygulamalarda, yüksek korozyon direnci olan malzemeler gereklidir.Paslanmaz çelik, titanyum veya nikel alaşımları (Inconel veya Hastelloy gibi) genellikle mükemmel korozyon direnci özellikleri için kullanılır.
2. Gıda ve içecek endüstrisi:Plaka ısı değiştiricisinin gıda ürünleri, içecekler veya farmasötik çözeltilerle temas ettiği uygulamalarda, sanitasyon ve hijyen standartlarına uyan malzemeler gereklidir.Yüzeyi pürüzsüz çelik, örneğin 316L paslanmaz çelik, genellikle korozyon direnci ve temizleme kolaylığı için kullanılır.
3. HVAC ve genel endüstriyel kullanım:Standart HVAC ve genel endüstriyel uygulamalar için paslanmaz çelik, karbon çelik ve bazı kaplı veya kaplanmış seçenekler gibi malzemeler uygun olabilir.Özel işletme koşullarına ve bütçeye bağlı olarak.
4. Hijyenik ve Temizlenebilirlik:Temizlik ve hijyenin kritik olduğu uygulamalarda, paslanmaz çelik gibi pürüzsüz, gözeneksiz malzemeler tercih edilir.Bazı plaka ısı değiştiricilerinde temizleme kabiliyetini artırmak ve bakteri büyümesini önlemek için özel yüzey işlemleri olabilir.
5. Tüm set plaka ısı değiştiricisi, plakalar, kalıplar, aşağıdaki modellerin dikişleri tedarik edebiliriz.

Diğer modeller:

M3, M6B, M6M, M10B, M10M, M15B, M15M, M15E, M20M,MX25B, MX25M, M30, MA30M, MA30W, MA30S, M10BW, M15BW, AM10, AM20, AM20B, AK20, Clip10, Clip6, Clip8, AM30, MX25, TL3B, TL6B, TL10B, TL10P, TS20M,TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10B, A20B, T20B, T20M, T20P, AX30, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500, PR9, T5M, T8M, AS20, A15L, AQUA-80, AQUA-100

APV: T4, H12, H17, N35, N25, N50, SR2, SR6GL, SR9, SR14GD, SR14AP, TR9GN, LR9GN, LR2, A055, A085, J060, J092, J107, J185, Q030, Q055, Q080, K34, K55, K71, M60, M92, M107, P190, R55, S190, B110, B134,A145

GEA: VT04, VT10, VT20, VT20M, VT40, VT40M, VT80, VT80M, VT402, VT405, VT405P, VT405L, AT405, NT50X, NT50T, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M, NT250L, NT350S, NT350MNT1Küçük, LWC150S, FA161

Üretim süreci:

• Malzeme Seçimi:Paslanmaz çelik, titanyum veya nikel alaşımları gibi yüksek kaliteli malzemeler genellikle korozyona dayanıklılığı ve ısı iletkenliği nedeniyle seçilir.

  Kesme ve şekillendirme:Seçilen malzeme, lazer kesimi, su jeti kesimi veya damgalama gibi teknikler kullanarak belirli şekillere ve boyutlara kesilir.

  Çubuklama:Plakalar, türbülansı artıran ve ısı aktarımı verimliliğini artıran desenler oluşturmak için embossing'e maruz kalabilir.

  Temizlik ve Yüzey Tedavisi:Plakalar kirlilikleri ortadan kaldırmak için iyice temizlenir ve daha sonra dayanıklılık ve performansı artırmak için pasifleştirme veya kaplama gibi yüzey işlemlerine maruz kalırlar.

  Montaj:Plakalar, genellikle komple bir ısı değiştiricisi oluşturmak için dikişler ve çerçevelerle bir ısı değiştiricisi ünitesine monte edilir.

  Kalite kontrolü:Üretim süreci boyunca, plakaların performans ve güvenlik standartlarına uygun olmasını sağlamak için kalite kontrolü önlemleri uygulanır.

Plaka ısı değiştiricisinin yapısal bileşenleri: ısı değiştiricisi plakaları, dikişler, sabit sıkıştırma plakaları, hareketli sıkıştırma plakaları, kılavuz çubukları, sıkıştırma çubukları ve fındıkları, sütunlar,ara bölümler, vb.

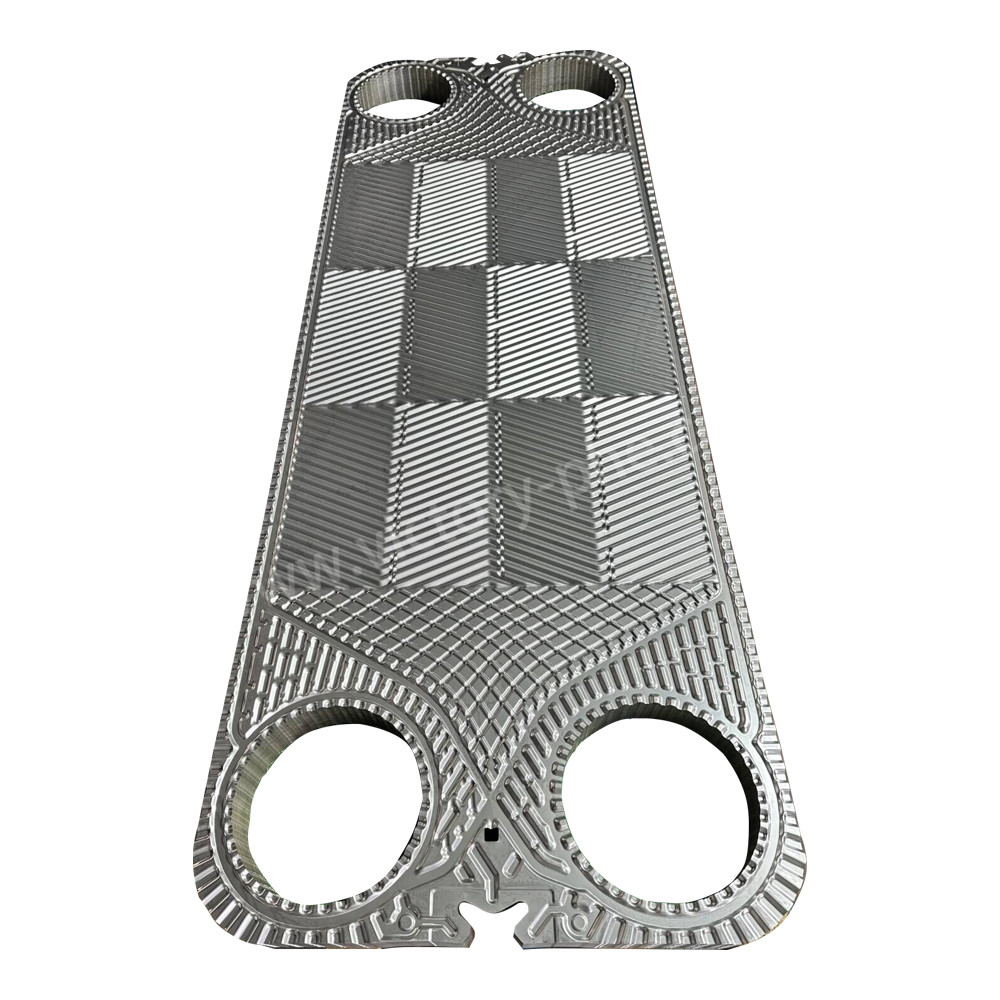

• Isı değiştiricisi plaka: dalgalanma, mühürleme çukurları ve köşe delikleri ile basılmış bir metal levha, önemli bir ısı aktarma unsuru. dalgalanmalar ısı aktarımını artırabilir,ince levhaların dayanıklılığını ve sertliğini artırır, ısı değiştiricinin basınç taşıma kapasitesini arttırır ve ısı değiştiricisi yüzeyinde turbulent sıvı akışını teşvik ederek çöküntü ve kir oluşumunu azaltır.
• Sıkıştırma: sıvının dışa sızmasını önlemek için plakanın çevresini mühürler.ve sıcak ve soğuk sıvıların ilgili kanallarda akmasına izin vermek için tasarım gereksinimlerine göre köşe deliklerinin bir kısmını kapatmak.
• Sabit sıkıştırma plağı ve hareketli sıkıştırma plağı: Genellikle karbon çelik levha veya paslanmaz çelik levhasından yapılır,kalınlığı, ısı değiştiricilerinin mühürlenmesini ve eşit şekilde sıkıştırılmasını sağlamak için basınç taşıma kapasitesine göre belirlenir.Sabit sıkıştırma plağı ön ucunda sabitlenir ve hareketli sıkıştırma plağı onunla birlikte kullanılır ve kolay montaj için kılavuz çubuğuna kaydırılabilir.sökme ve bakım.
• Rehber çubuğu:Plakayı desteklemek ve yerleştirmek için kullanılan, sıkıştırma plaka ve sütuna sabitlenmiştir.
• Aralıklı bölme levhası: bir plaka ısı değiştiricisini iki veya daha fazla ısı değiştirme bölümüne ayıran bir plaka.aynı çerçevedeki levha kümesi iki veya daha fazla bölüme bölünebilir, ve her bölüm sırasıyla iki sıvı için ısı değişimi sağlayabilir.
• Çaplama çubukları ve fındıkları: sabit basınç plaka ve hareketli basınç plaka arasında plaka sıkıştırmak için kullanılan, sıkıştırma plakası etrafında eşit düzenlenmiştir.
• Sütun: plaka ısı değiştiricisinin ağırlığını destekler ve tüm ısı değiştiricisini entegre eder.

S&A
1Ödeme şartlarına ne dersiniz?
A: TT, West Union, Paypal, L / C.
2S: Ticaret şartları ne olacak?
A: FOB, CFR, CIF, EXW vb.
3S: Mallar nasıl teslim edilecek?
C: Deniz yoluyla, hava yoluyla, ayrıca TNT, DHL, UPS, FedEX, Direct Line vb. gibi uluslararası ekspres yoluyla.
4S: Test için numune sağlamaya destek veriyor musunuz?
A: Kalite testi için örnekler mevcuttur; veya ürünlerimiz hakkında daha fazla bilgi edinmek için fabrikamızı da ziyaret edebilirsiniz.
5S: Ürünlerinizin satış sonrası hizmeti var mı?
A: Evet. Ürün hakkında herhangi bir sorun varsa, lütfen istediğiniz zaman bizimle iletişime geçin.
