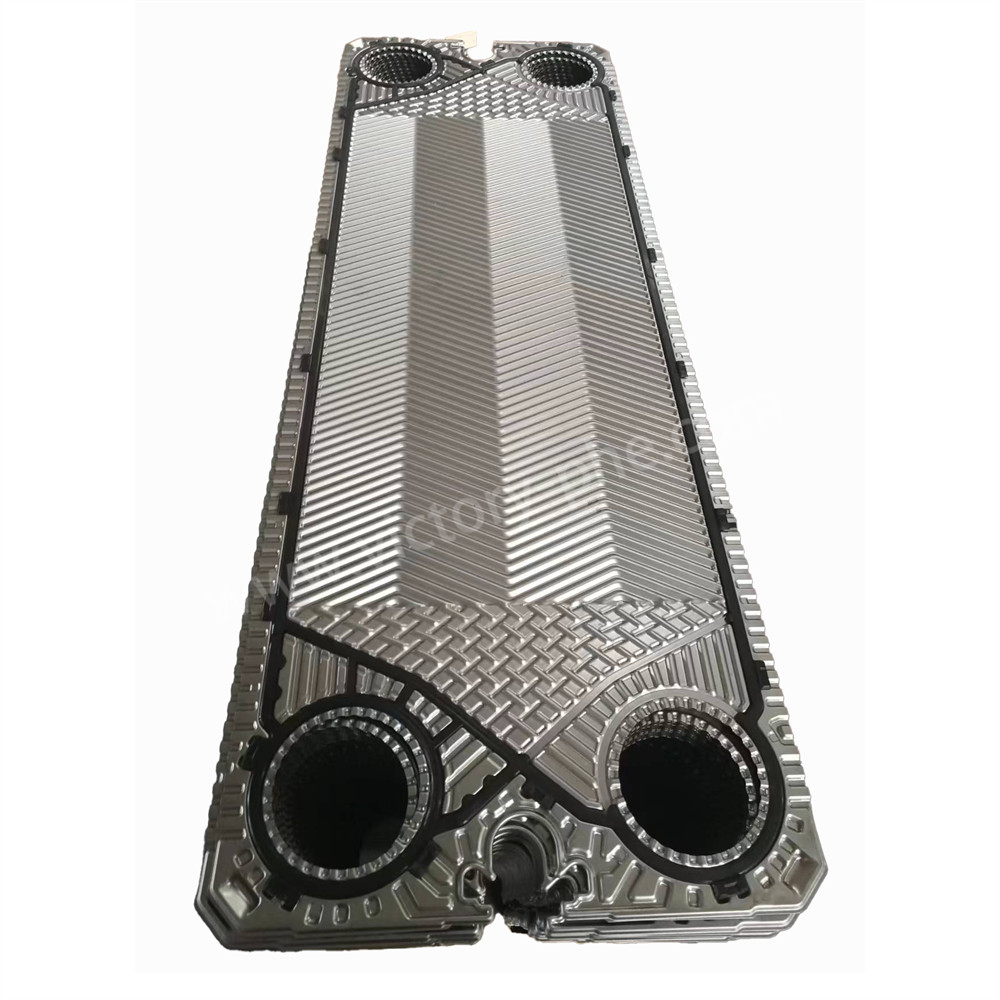

M15B M15M Yüksek Theta Isı Değiştiricisi Plağı Optimal Soğutma İçin Paketiyle

Ürün Tanımı

M15B M15M Yüksek Theta Isı Değiştiricisi Plağı Optimal Soğutma İçin Paketiyle

Isı Değiştiricisi Plakaları

Isı değiştiricisi plakaları, bir sıvıdan diğerine ısı aktarmak için tasarlanmış cihazlar olan plaka ısı değiştiricilerinde kullanılan bileşenlerdir.Bu plakalar tipik olarak metalden yapılır ve fiziksel olarak ayrı tutarak iki sıvı arasında verimli ısı aktarımına izin veren bir şekilde düzenlenir.

Sıcaklık değiştiricisi plakalarına ihtiyaç, iki sıvı arasında karışmalarına izin vermeden verimli bir şekilde ısı aktarma gereksiniminden kaynaklanır.ve ısınma gibi işlemler için ısı aktarımının gerekli olduğu konut uygulamaları, soğutma ve ısı enerjisi geri kazanımı.

Isı aktarımı için ısı değiştiricisi plakalarının kullanılmasının temel nedenleri şunlardır:

1Etkili ısı aktarımı: Isı değiştiricisi plakaları, iki sıvı arasındaki ısı aktarımı için kullanılabilir yüzey alanını en üst düzeye çıkarmak için tasarlanmıştır ve bu da verimli ve hızlı bir ısı değişimi ile sonuçlanır.

2Kompakt Tasarım: Isı değiştiricisi plakaları ile plaka ısı değiştiricileri, geleneksel kabuk ve tüp ısı değiştiricilerine kıyasla ısı aktarımı için kompakt ve alan verimli bir çözüm sunar.

3Çok yönlülük: Isı değiştiricisi plakaları, çeşitli sıvı türlerine, akış hızlarına ve sıcaklık farklılıklarına uyum sağlamak için farklı kalıplarda ve tasarımlarda yapılandırılabilir.Onları çok çeşitli uygulamalar için çok yönlü hale getirir..

4Enerji verimliliği: Verimli ısı aktarımını kolaylaştırarak, ısı değiştiricisi plakaları enerji tasarrufu ve ısıtma ve soğutma sistemlerinde süreç verimliliğinin iyileştirilmesine katkıda bulunur.

Ürünler esas olarak ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP vb. için uygundur.

Uygulamalar

Plaka ısı değiştiricisi plakanın kalınlığı konfigürasyonu

• AISI 304 genellikle 0.4 veya 0.5 mm kalınlığında
• AISI 316 her zaman 0,5 ve 0,6 mm'dir.
• 254 SMO (yüksek alaşım) tipik olarak 0,6 mm
• Titanyum plakalar her zaman 0.5 ve 0.6 mm
• Bazılarının daha kalın plakaları vardır (yüksek basınçlı uygulamalar için)
• Bazı PHE'lerin 0,4 mm'si vardır (düşük basınçlı operasyon)
• Hastelloy C-276 (nikel alaşımı) tipik olarak 0,6 mm

Üretim süreci:

• Hammaddelerin hazırlanması: Yüksek kaliteli paslanmaz çelik plakaları, mükemmel korozyon direnci ve ısı iletkenliği nedeniyle hammadde olarak seçilir.Plak kalınlığı ürün özelliklerine ve tasarım gereksinimlerine göre belirlenir..
• Kesme ve düzeltme: Paslanmaz çelik levhalar, tasarım gereksinimlerini karşılamak için makine aletleri kullanarak hassas bir şekilde kesilir.
• Damgalama: Düzleştirilmiş levhalar, belirli salkım desenleri oluşturmak için hidrolik bir baskı ile damgalandırılmaktadır.Plaka deformasyonunu veya hasarını önlemek için damgalama işlemi sırasında hassas bir kontrol sürdürülür.
• Yüzey işlemi: Plaklar, korozyon direnci ve ısı transferi performansını artırmak için cilalama, kum püskürtme veya kaplama gibi yüzey işlemlerine tabi tutulur.Tedavi yönteminin seçimi özel gereksinimlere bağlıdır.
• Montaj ve denetim: Plaklar, dizayn gereksinimlerine göre monte edilir, kauçuk dikiş mühürleri ile çıkarılabilir bir plaka ısı değiştiricisi veya argon yay kaynakla tamamen kaynaklı bir plaka ısı değiştiricisi oluşturur.Montaj sırasında sıkıca yerleştirilmesi ve boşlukların olmaması sağlanırMontajdan sonra sıkı bir performans basıncı testi yapılır ve kalite standartlarına uygunluğu doğrulamak için fabrika raporu çıkarılır.
•
