316/0.6 Malzeme Isı Değiştiricisi Plate, Sıcaklık Transferinde Yer Tasarrufu ve Çeşitli Seçim

Ürün Tanımı

M15B M15M Yüksek Theta Isı Değiştiricisi Plağı Optimal Soğutma İçin Paketiyle

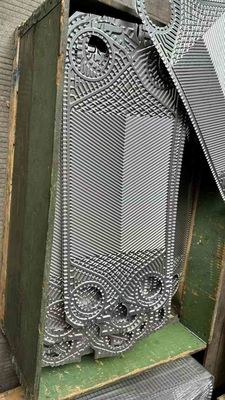

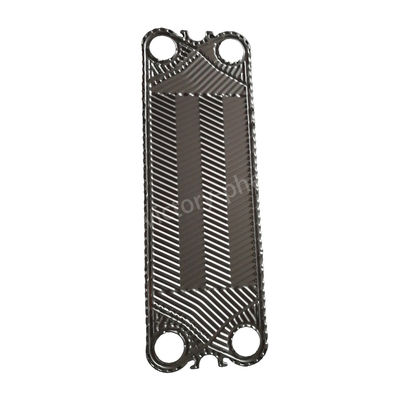

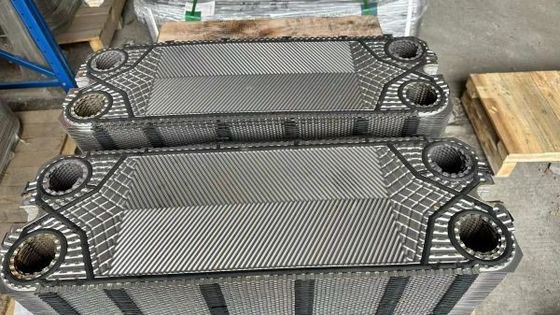

Isı Değiştiricisi Plakaları

Bir plaka ısı değiştiricisi plaka ısı değiştiricisi olarak da bilinir. İki sıvı akışı arasında ısı aktarmak için kullanılan bir cihazdır.Fiziksel olarak ayrı tutarak sıvılar arasında verimli ısı değişimini sağlayan şekilde düzenlenmiş bir dizi metal plakadan oluşur..

Bir ısı değiştiricisi plakanın temel bileşenleri şunlardır:

Plaklar: Plaklar tipik olarak paslanmaz çelik, titanyum veya ısı transferi uygulamaları için uygun diğer malzemelerden yapılır.Isı değişimini kolaylaştırmak için kanal ve geçitlerin özel desenleriyle tasarlanmışlardır..

Paklama veya kaynak: Paklı plaka ısı değiştiricilerinde, plakalar kanallar arasındaki sıvı sızmasını önlemek için paklamalarla kapatılır.plakalar kalıcı olarak birbirine mühürlenmiştir., dikişlere gerek kalmaz.

Çerçeve ve Bağlantılar: Plaklar birbirine yığılır ve bir çerçeveye sıkıştırılır, bu da destek sağlar ve sıvı giriş ve çıkış portlarının bağlantısını kolaylaştırır.

Ürünler esas olarak ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP vb. için uygundur.

Uygulamalar

Plaka ısı değiştiricisi plakanın kalınlığı konfigürasyonu

• AISI 304 genellikle 0.4 veya 0.5 mm kalınlığında
• AISI 316 her zaman 0,5 ve 0,6 mm'dir.
• 254 SMO (yüksek alaşım) tipik olarak 0,6 mm
• Titanyum plakalar her zaman 0.5 ve 0.6 mm
• Bazılarının daha kalın plakaları vardır (yüksek basınçlı uygulamalar için)
• Bazı PHE'lerin 0,4 mm'si vardır (düşük basınçlı operasyon)
• Hastelloy C-276 (nikel alaşımı) tipik olarak 0,6 mm

Üretim süreci:

• Hammaddelerin hazırlanması: Yüksek kaliteli paslanmaz çelik plakaları, mükemmel korozyon direnci ve ısı iletkenliği nedeniyle hammadde olarak seçilir.Plak kalınlığı ürün özelliklerine ve tasarım gereksinimlerine göre belirlenir..
• Kesme ve düzeltme: Paslanmaz çelik levhalar, tasarım gereksinimlerini karşılamak için makine aletleri kullanarak hassas bir şekilde kesilir.
• Damgalama: Düzleştirilmiş levhalar, belirli salkım desenleri oluşturmak için hidrolik bir baskı ile damgalandırılmaktadır.Plaka deformasyonunu veya hasarını önlemek için damgalama işlemi sırasında hassas bir kontrol sürdürülür.
• Yüzey işlemi: Plaklar, korozyon direnci ve ısı transferi performansını artırmak için cilalama, kum püskürtme veya kaplama gibi yüzey işlemlerine tabi tutulur.Tedavi yönteminin seçimi özel gereksinimlere bağlıdır.
• Montaj ve denetim: Plaklar, dizayn gereksinimlerine göre monte edilir, kauçuk dikiş mühürleri ile çıkarılabilir bir plaka ısı değiştiricisi veya argon yay kaynakla tamamen kaynaklı bir plaka ısı değiştiricisi oluşturur.Montaj sırasında sıkıca yerleştirilmesi ve boşlukların olmaması sağlanırMontajdan sonra sıkı bir performans basıncı testi yapılır ve kalite standartlarına uygunluğu doğrulamak için fabrika raporu çıkarılır.
•
