ÜRÜCÜ TESVİFİ

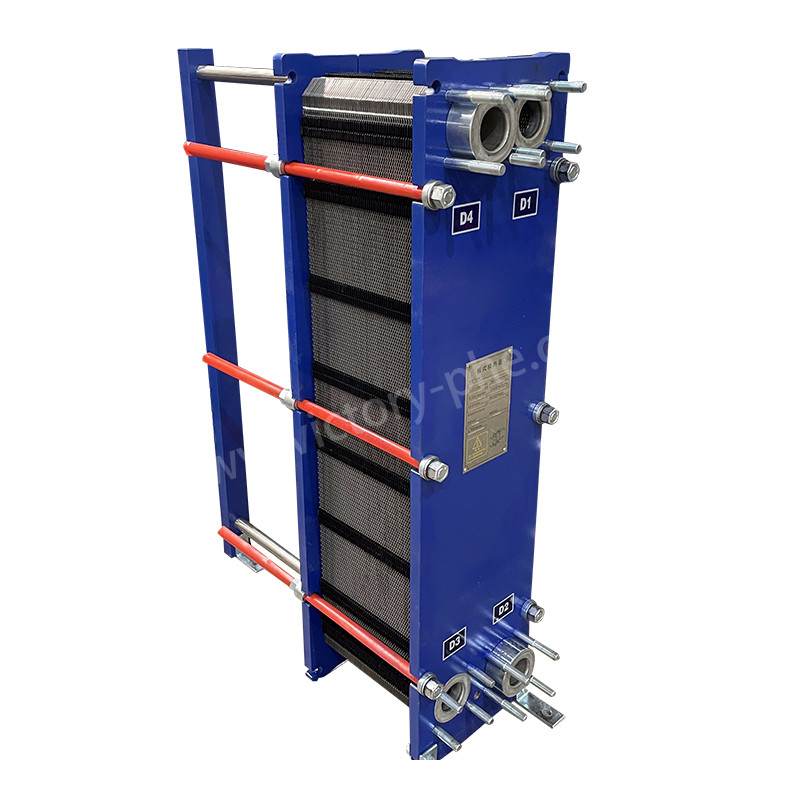

VH05 Paslanmaz çelik gazketli plaka plaka ısı değiştiricisi HVAC sistemleri, soğutma, su soğutma ısı aktarımı için
Plaka ısı değiştiricileri
Plaka ısı değiştiricilerinin verimliliği, kompakt tasarımı ve çok yönlülüğü nedeniyle çeşitli endüstrilerde çok çeşitli uygulamalar vardır.
1HVAC sistemleri:Plaka ısı değiştiricileri, hava akışları, su veya soğutucu maddeler arasında ısı aktarmak için ısıtma, havalandırma ve klima sistemlerinde kullanılır.
2Soğutma:Plaka ısı değiştiricileri soğutma ve ısı geri kazanımı uygulamaları için soğutma sistemlerinde kullanılır.
Gıda ve İçecek Endüstrisi: Plaka ısı değiştiricileri, gıda ve içecek endüstrisinde pastörizasyon, ısıtma, soğutma ve sterilizasyon işlemleri için kullanılır.
3Kimyasal işleme:Plaka ısı değiştiricileri, kimyasal işleme tesislerinde çeşitli kimyasalların ısıtılması, soğutulması, yoğunlaşması ve buharlaşması için kullanılır.
4Güç üretimi:Plaka ısı değiştiricileri, enerji santrallerinde turbin yağlama yağını, soğutma su devrelerini ve ısı geri kazanma sistemlerini soğutmak için kullanılır.
5Deniz endüstrisi:Plaka ısı değiştiricileri, gemi ve açık deniz platformlarında soğutma motorları, jeneratörler ve HVAC sistemleri için deniz uygulamalarında kullanılır.
6İlaç endüstrisi:Plaka ısı değiştiricileri, ilaç üretiminde ısıtma, soğutma ve sterilizasyon işlemleri için kullanılır.
7Petrol ve Gaz Sanayi:Plaka ısı değiştiricileri, petrol rafinerilerinde, petrokimyasal tesislerde ve doğal gaz işleme tesislerinde ısıtma ve soğutma işlemleri için kullanılır.
Bunlar, plaka ısı değiştiricilerinin verimli ısı transferi süreçlerinde çok önemli bir rol oynadığı birçok uygulamanın sadece birkaç örneğidir.
|
Model |
DLXU03/DLXM3 |
|
Plaka kalınlığı |
0.5/0.6mm |
|
Plaka deliği boyutu |
50 mm |
|
Maksimum Aktarım |
45m.3/h |
|
Büyük çaplı adaptör borusu |
DN50 |
|
Çalışma Baskısı |
1.0/1.6MPa |
|
Test Basıncı |
1.3/2.1Mpa |
|
Model |
Standart maksimum akış hızı m3/h |
Toplanan parçaların maksimum sayısı N |
Sıkıştırma boyutu A |
Maksimum uzunluk L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Paketlenmiş plaka ısı değiştiricisinin ürün parametresi | |
| Ürün | plaka ısı değiştiricisi |
| Marka | Zafer |
| Plaka malzemesi | Titanyum/Nikel/Hastolly/ Paslanmaz çelik 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| Paket malzemesi | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Çerçeve malzemesi | Boyalı Karbon çelik |
| Çerçeve rengi | Mavi veya özel renk |
| Bağlantı tipi | Flanş veya iplik |
| Flanş standardı | ANSI ASME BS BA JIS DIN GB ISO |
| Sıkıştırma bultusu | M24 M30 M39 |
| Tasarım basıncı | En yüksek 20mpa, en düşük 10Mpa |
| İş basıncı | Normal 12.5Mpa |
| MOQ | 1 set |
| Paket | Polywood kağıdı |
| Garanti | Bir yıl |
| OEM | Değiştirme yapabilir. |
|
Plak malzemesi |
Uygun sıvı |
|
Paslanmaz çelik (SUS304, 316L vb.) |
Saf su, Nehir suyu, Yemli tuzlu su, Mineral yağ |
|
Titanyum, Ti-pd |
Turşusu, deniz suyu, tuzlu su |
|
SMO254 |
Seyreltilmiş sülfürik asit, Tuzlu su çözeltisi, Organik olmayan su çözeltisi |
|
Ni |
Yüksek sıcaklık, Yüksek konsantrasyonda soda |
|
Hastelloy (C276, C22) |
Konsantre sülfürik asit, klorhidratik asit, fosforik asit |
|
Ana vücut kasası |
Çalışma sıcaklığı (°C) |
Uygun sıvı |
|
NBR |
-15 ~ +135 |
Su, Deniz suyu, Mineral Tuz, Su pirini |
|
EPDM |
-25 ~ +180 |
Sıcak Su, Buhar, Asit, Baz |
|
F26 |
-25 ~ +230 |
Asit, baz, sıvı |
|
FTP |
0 ~ +160 |
Konsantre asit, Baz, Yüksek sıcaklıkta yağ, Buhar |
Bir HVAC (isıtma, havalandırma ve klima) sisteminde, plaka ısı değiştiricisi, genellikle su ve hava olmak üzere iki farklı sıvı arasında ısı aktararak çalışır.İşte bir HVAC sisteminde plaka ısı değiştiricisi nasıl çalışır:
Isı aktarımı:Plaka ısı değiştiricisinde, sıcak ve soğuk sıvılar, plakalar tarafından oluşturulan ayrı kanallarda akmaktadır.
Isı aktarım verimliliği:Plaka ısı değiştiricisindeki plakalar ince ve sıvılar arasında verimli ısı aktarımını kolaylaştıran büyük yüzey alanlarına sahiptir.
Sürekli akış:Plaka ısı değiştiricisinin kompakt ve verimli tasarımı, hızlı ve etkili bir ısı transferi sağlar.
Sıcaklık kontrolü:Plaka ısı değiştiricisi, HVAC sisteminden üflenen havanın sıcaklığını kontrol etmek için tasarlanmıştır ve bu da alanın gerektiğinde ısıtılmasını veya soğutulmasını sağlar.
Özetle, plaka ısı değiştiricisi, HVAC sisteminin verimliliğinde kilit bir rol oynar, hava sıcaklığını düzenlemeye ve konutlarda termal konforu artırmaya yardımcı olur.Ticari ve sanayi binaları.
