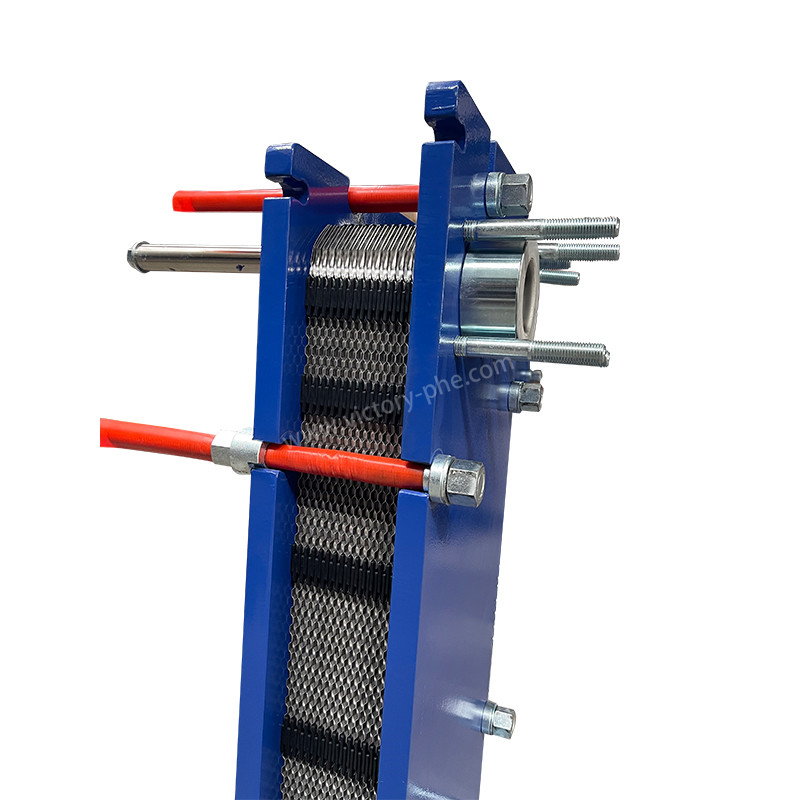

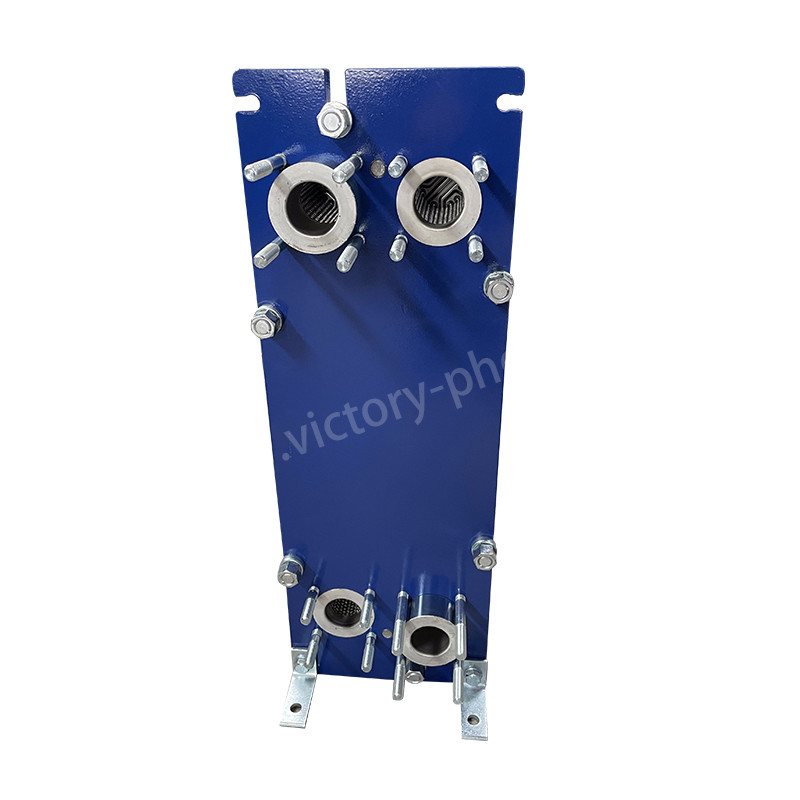

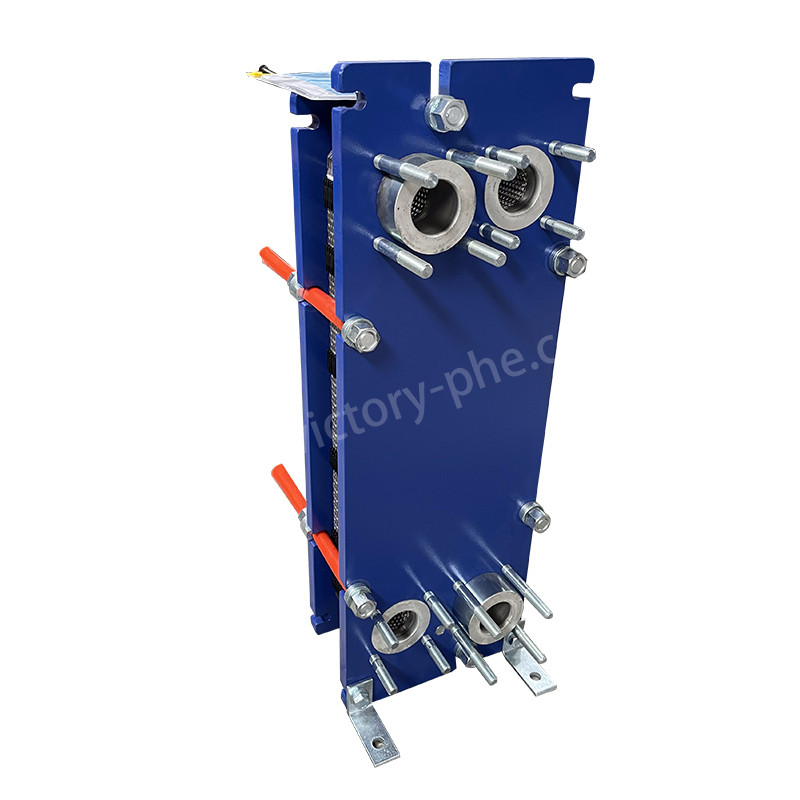

VH05 Paslanmaz Çelik Gazketli Plaka Sıcaklık Değiştiricisi HVAC Sistemleri, Soğutma ve Su Soğutma Sıcaklık Aktarımı
Plaka ısı değiştiricileri
Plaka ısı değiştiricilerinin verimliliği, kompakt tasarımı ve çok yönlülüğü nedeniyle çeşitli endüstrilerde çok çeşitli uygulamalar vardır.
1HVAC sistemleri:Plaka ısı değiştiricileri, ısıtma, havalandırma ve klima (HVAC) sistemlerinde, hava akımları gibi farklı ortamlar arasındaki verimli ısı aktarımını kolaylaştırarak çok önemli bir rol oynamaktadır.SuYa da soğutucu maddeler.
2Soğutma:Plaka ısı değiştiricileri soğutma amaçlı soğutma sistemlerinde ve ısı geri kazanımı uygulamalarında yaygın olarak kullanılmaktadır.Plaka ısı değiştiricileri, pastörizasyon da dahil olmak üzere bir dizi işlemde kullanılır., ısıtma, soğutma ve sterilizasyon. Çeşitli gıda ve içecek ürünleri için istenen sıcaklık koşullarını korumada kritik bir rol oynarlar.
3Kimyasal işleme:Plaka ısı değiştiricileri, kimyasal işleme tesislerinde çeşitli kimyasalların ısıtılması, soğutulması, yoğunlaşması ve buharlaşması için kullanılır.
4Güç üretimi:Plaka ısı değiştiricileri, enerji santrallerinde turbin yağlama yağını, soğutma su devrelerini ve ısı geri kazanma sistemlerini soğutmak için kullanılır.
5Deniz endüstrisi:Plaka ısı değiştiricileri, gemi ve açık deniz platformlarında soğutma motorları, jeneratörler ve HVAC sistemleri için deniz uygulamalarında kullanılır.
6İlaç endüstrisi:Plaka ısı değiştiricileri, ilaç üretiminde ısıtma, soğutma ve sterilizasyon işlemleri için kullanılır.
7Petrol ve Gaz Sanayi:Plaka ısı değiştiricileri, petrol rafinerilerinde, petrokimyasal tesislerde ve doğal gaz işleme tesislerinde ısıtma ve soğutma işlemleri için kullanılır.
Bunlar, plaka ısı değiştiricilerinin verimli ısı transferi süreçlerinde çok önemli bir rol oynadığı birçok uygulamanın sadece birkaç örneğidir.
|
Model |
DLXU03/DLXM3 |
|
Plaka kalınlığı |
0.5/0.6mm |
|
Plaka deliği boyutu |
50 mm |
|
Maksimum Aktarım |
45m.3/h |
|
Büyük çaplı adaptör borusu |
DN50 |
|
Çalışma Baskısı |
1.0/1.6MPa |
|
Test Basıncı |
1.3/2.1Mpa |
|
Model |
Standart maksimum akış hızı m3/h |
Toplanan parçaların maksimum sayısı N |
Sıkıştırma boyutu A |
Maksimum uzunluk L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Paketlenmiş plaka ısı değiştiricisinin ürün parametresi | |
| Ürün | plaka ısı değiştiricisi |
| Marka | Zafer |
| Plaka malzemesi | Titanyum/Nikel/Hastolly/ Paslanmaz çelik 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| Paket malzemesi | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Çerçeve malzemesi | Boyalı Karbon çelik |
| Çerçeve rengi | Mavi veya özel renk |
| Bağlantı tipi | Flanş veya iplik |
| Flanş standardı | ANSI ASME BS BA JIS DIN GB ISO |
| Sıkıştırma bultusu | M24 M30 M39 |
| Tasarım basıncı | En yüksek 20mpa, en düşük 10Mpa |
| İş basıncı | Normal 12.5Mpa |
| MOQ | 1 set |
| Paket | Polywood kağıdı |
| Garanti | Bir yıl |
| OEM | Değiştirme yapabilir. |
|
Plak malzemesi |
Uygun sıvı |
|
Paslanmaz çelik (SUS304, 316L vb.) |
Saf su, Nehir suyu, Yemli tuzlu su, Mineral yağ |
|
Titanyum, Ti-pd |
Turşusu, deniz suyu, tuzlu su |
|
SMO254 |
Seyreltilmiş sülfürik asit, Tuzlu su çözeltisi, Organik olmayan su çözeltisi |
|
Ni |
Yüksek sıcaklık, Yüksek konsantrasyonda soda |
|
Hastelloy (C276, C22) |
Konsantre sülfürik asit, klorhidratik asit, fosforik asit |
|
Ana vücut kasası |
Çalışma sıcaklığı (°C) |
Uygun sıvı |
|
NBR |
-15 ~ +135 |
Su, Deniz suyu, Mineral Tuz, Su pirini |
|
EPDM |
-25 ~ +180 |
Sıcak Su, Buhar, Asit, Baz |
|
F26 |
-25 ~ +230 |
Asit, baz, sıvı |
|
FTP |
0 ~ +160 |
Konsantre asit, Baz, Yüksek sıcaklıkta yağ, Buhar |
Plaka ısı değiştiricileri, HVAC sistemlerinde önemli bileşenlerdir ve su ve hava gibi sıvılar arasında ısı transferinden sorumludur.
1Sıcaklık aktarımı:Plaka ısı değiştiricisi, sıcak ve soğuk sıvılar için ayrı kanallara sahiptir, bu da sıcak sıvıdan metal plakalar üzerinden soğuk sıvıya ısı aktarmasını sağlar.
2Verimli ısı aktarımı:Sıcaklık değiştiricisinde büyük yüzey alanlarına sahip ince plakalar, sıvılar arasında verimli bir ısı değişimini sağlar.
3Sürekli akış:Plakaların oluşturduğu kanallardan sıvılar akıyor ve bu da hızlı ve etkili bir ısı aktarımını kolaylaştırıyor.
4Sıcaklık kontrolü:Plaka ısı değiştiricisi, HVAC sisteminden üflenen havanın sıcaklığını düzenlemeye yardımcı olur ve istenen konfor seviyesine uygun bir ısıtma veya soğutma sağlar.
Sonuç olarak, plaka ısı değiştiricileri HVAC sistemleri için hayati önem taşır, verimliliğini artırır ve konut, ticari,ve sanayi binaları.
