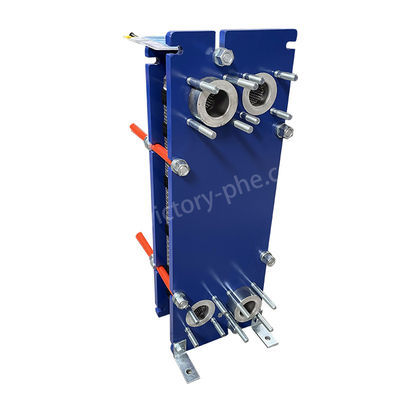

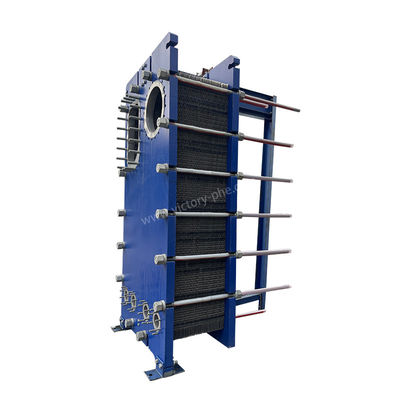

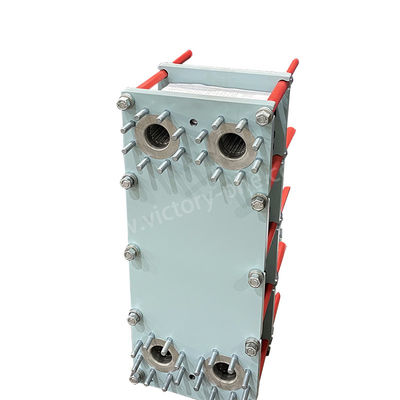

VH05 Paslanmaz Çelik Plaka Sıcaklık Değiştiricisi HVAC, Soğutma ve Su Soğutması İçin
Plaka ısı değiştiricileri
Plaka ısı değiştiricilerinin verimliliği, kompakt tasarımı ve çok yönlülüğü nedeniyle çeşitli endüstrilerde çok çeşitli uygulamalar vardır.
1HVAC sistemleri:Plaka ısı değiştiricileri, hava, havalandırma ve klima (HVAC) sistemlerinin temel bileşenleridir.ve soğutucu maddelerOnların varlığı, en iyi termal konforu ve HVAC sistemlerinin verimli çalışmasını sağlamak için hayati önem taşır.
2Soğutma:Plaka ısı değiştiricilerinin soğutma sistemlerinde çok çeşitli uygulamalar vardır ve soğutma işlemlerinde ve ısı geri kazanımını kolaylaştırmada çok önemli rol oynarlar.Plaka ısı değiştiricileri, pastörizasyon gibi temel işlemlerde yaygın olarak kullanılır.Temizleme, ısıtma, soğutma ve sterilizasyon için gerekli olan özellikleri, çeşitli gıda ve içecek ürünlerinin kalitesini ve güvenliğini sağlamak için hassas sıcaklık koşullarını korumaktır.
3Kimyasal işleme:Plaka ısı değiştiricileri, kimyasal işleme tesislerinde çeşitli kimyasalların ısıtılması, soğutulması, yoğunlaşması ve buharlaşması için kullanılır.
4Güç üretimi:Plaka ısı değiştiricileri, enerji santrallerinde turbin yağlama yağını, soğutma su devrelerini ve ısı geri kazanma sistemlerini soğutmak için kullanılır.
5Deniz endüstrisi:Plaka ısı değiştiricileri, gemi ve açık deniz platformlarında soğutma motorları, jeneratörler ve HVAC sistemleri için deniz uygulamalarında kullanılır.
6İlaç endüstrisi:Plaka ısı değiştiricileri, ilaç üretiminde ısıtma, soğutma ve sterilizasyon işlemleri için kullanılır.
7Petrol ve Gaz Sanayi:Plaka ısı değiştiricileri, petrol rafinerilerinde, petrokimyasal tesislerde ve doğal gaz işleme tesislerinde ısıtma ve soğutma işlemleri için kullanılır.
Bunlar, plaka ısı değiştiricilerinin verimli ısı transferi süreçlerinde çok önemli bir rol oynadığı birçok uygulamanın sadece birkaç örneğidir.
|
Model
|
DLXU03/DLXM3
|
|
Plaka kalınlığı
|
0.5/0.6mm
|
|
Plaka deliği boyutu
|
50 mm
|
|
Maksimum Aktarım
|
45m.3/h
|
|
Büyük çaplı adaptör borusu
|
DN50
|
|
Çalışma Baskısı
|
1.0/1.6MPa
|
|
Test Basıncı
|
1.3/2.1Mpa
|
|
Model
|
Standart maksimum akış hızı
m3/h
|
Toplanan parçaların maksimum sayısı
N
|
Sıkıştırma boyutu
A
|
Maksimum uzunluk
L1
|
|
VH05
|
45
|
167
|
N*(300+X)
|
1390
|
|
VN5
|
45
|
211
|
N*(2.0+X)
|
1390
|
| Paketlenmiş plaka ısı değiştiricisinin ürün parametresi |
| Ürün |
plaka ısı değiştiricisi |
| Marka |
Zafer |
| Plaka malzemesi |
Titanyum/Nikel/Hastolly/ Paslanmaz çelik 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| Paket malzemesi |
NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Çerçeve malzemesi |
Boyalı Karbon çelik |
| Çerçeve rengi |
Mavi veya özel renk |
| Bağlantı tipi |
Flanş veya iplik |
| Flanş standardı |
ANSI ASME BS BA JIS DIN GB ISO |
| Sıkıştırma bultusu |
M24 M30 M39 |
| Tasarım basıncı |
En yüksek 20mpa, en düşük 10Mpa |
| İş basıncı |
Normal 12.5Mpa |
| MOQ |
1 set |
| Paket |
Polywood kağıdı |
| Garanti |
Bir yıl |
| OEM |
Değiştirme yapabilir. |
|
Plak malzemesi
|
Uygun sıvı
|
|
Paslanmaz çelik (SUS304, 316L vb.)
|
Saf su, Nehir suyu, Yemli tuzlu su, Mineral yağ
|
|
Titanyum, Ti-pd
|
Turşusu, deniz suyu, tuzlu su
|
|
SMO254
|
Seyreltilmiş sülfürik asit, Tuzlu su çözeltisi, Organik olmayan su çözeltisi
|
|
Ni
|
Yüksek sıcaklık, Yüksek konsantrasyonda soda
|
|
Hastelloy (C276, C22)
|
Konsantre sülfürik asit, klorhidratik asit, fosforik asit
|
|
Ana vücut kasası
|
Çalışma sıcaklığı (°C)
|
Uygun sıvı
|
|
NBR
|
-15 ~ +135
|
Su, Deniz suyu, Mineral Tuz, Su pirini
|
|
EPDM
|
-25 ~ +180
|
Sıcak Su, Buhar, Asit, Baz
|
|
F26
|
-25 ~ +230
|
Asit, baz, sıvı
|
|
FTP
|
0 ~ +160
|
Konsantre asit, Baz, Yüksek sıcaklıkta yağ, Buhar
|
Plaka ısı değiştiricileri, HVAC sistemleri içindeki vazgeçilmez bileşenlerdir ve hava ve su gibi farklı sıvılar arasında ısı aktarımında kritik bir rol oynarlar.İşte bir HVAC sisteminde nasıl çalıştıkları hakkında bir özet:
1Sıcaklık aktarımı:Plaka ısı değiştiricisi, sıcak ve soğuk sıvılar için ayrı kanallardan oluşur ve sıcak sıvıdan metal plakalar üzerinden soğuk sıvıya ısı aktarmasını sağlar.
2Verimli ısı aktarımı:Sıcaklık değiştiricisinin ince plakaları, sıvılar arasında verimli ısı değişimini sağlayan büyük yüzey alanlarına sahiptir.
3Sürekli akış:Plakalar tarafından oluşturulan kanallar boyunca sıvılar sürekli akıyor ve hızlı ve etkili bir ısı aktarımını teşvik ediyor.
4Sıcaklık kontrolü:Plaka ısı değiştiricisi, HVAC sisteminden dolaşan havanın sıcaklığını aktif olarak düzenler ve istenen konfor seviyesine ulaşmak için uygun ısıtma veya soğutma sağlar.
Özetlemek gerekirse, plaka ısı değiştiricileri HVAC sistemlerinin hayati bileşenleridir, verimliliklerini artırır ve konut, ticari, ticari ve çeşitli ortamlarda optimum ısı konforuna katkıda bulunur.,ve endüstriyel binalar.
