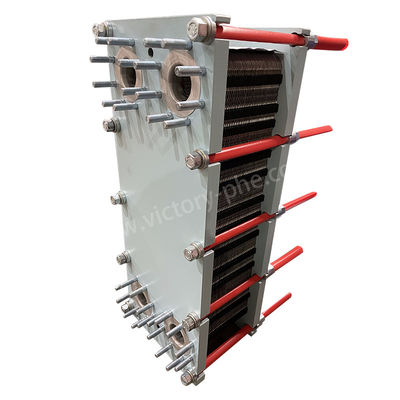

Endüstriyel soğutma için paslanmaz çelik su arıtma plaka ısı değiştiricisi
Plaka ısı değiştiricileri
Bir plaka ısı değiştiricisi, her biri belirli dalgalanma özelliklerine sahip, yığılmış bir konfigürasyonda düzenlenmiş bir dizi metal plattan oluşan yüksek verimli bir cihazdır.Bu levhalar dar dikdörtgen kanallar oluşturur.Plaka ısı değiştiricileri sıvıdan sıvıya ve sıvıdan buharlara ısı değişimi işlemlerinde üstünlük kazanır.
Olağanüstü ısı aktarım verimliliği, minimum ısı kaybı, kompakt ve hafif tasarım, küçük ayak izi, çok yönlülük ve uzun kullanım ömrü de dahil olmak üzere birçok avantaj sunarlar.Geleneksel boru ısı değiştiricilerine kıyasla, plaka ısı değiştiricileri, sadece alanın bir kısmını işgal ederken önemli ölçüde daha yüksek ısı aktarım katsayısı elde edebilir.
Plaka ısı değiştiricilerinin belirgin düzeni, basınç düşüşünü en aza indirerek verimli ısı aktarımını teşvik eder.ısı aktarımı yeteneklerini artırmakSonuç olarak, plaka ısı değiştiricileri, ısıtma, soğutma ve ısı geri kazanımı gibi görevler için çeşitli endüstrilerde tercih edilir.
|
Model |
DLXU03/DLXM3 |
|
Plaka kalınlığı |
0.5/0.6mm |
|
Plaka deliği boyutu |
50 mm |
|
Maksimum Aktarım |
45m.3/h |
|
Büyük çaplı adaptör borusu |
DN50 |
|
Çalışma Baskısı |
1.0/1.6MPa |
|
Test Basıncı |
1.3/2.1Mpa |
|
Model |
Standart maksimum akış hızı m3/h |
Toplanan parçaların maksimum sayısı N |
Sıkıştırma boyutu A |
Maksimum uzunluk L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Yapıya göre, plaka ısı değiştiricileri dört ana tipte sınıflandırılabilir:
Sıcaklık değiştiricileri, ayrıca çıkarılabilir plaka ısı değiştiricileri olarak da adlandırılır, bir dizi çıkartılabilir metal plakalardan oluşur.Daha düşük akış hızları ve önemli sıcaklık dalgalanmaları olan uygulamalar için uygundurlar.
Saldırılmış plaka ısı değiştiricileriSıcaklık aktarımı yüzeyi oluşturmak için doğrudan birbirine kaynaklanmış metal plakalar kullanır.
Spiral plaka ısı değiştiricilerisıvı ayrımı ve ısı değişimi için birden fazla kanal oluşturmak için bir çift spiral şeklindeki metal plaka kullanılır.
Plaka ve çerçeve ısı değiştiricileri, ayrıca bal demiri ısı değiştiricileri olarak da bilinir, bir araya toplanmış ve bir çerçeve içinde kapanmış dalgalanmış metal plakalardan oluşur.verimli ısı aktarımını sağlayan.
| Paketlenmiş plaka ısı değiştiricisinin ürün parametresi | |
| Ürün | plaka ısı değiştiricisi |
| Marka | Zafer |
| Plaka malzemesi | Titanyum/Nikel/Hastolly/ Paslanmaz çelik 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| Paket malzemesi | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Çerçeve malzemesi | Boyalı Karbon çelik |
| Çerçeve rengi | Mavi veya özel renk |
| Bağlantı tipi | Flanş veya iplik |
| Flanş standardı | ANSI ASME BS BA JIS DIN GB ISO |
| Sıkıştırma bultusu | M24 M30 M39 |
| Tasarım basıncı | En yüksek 20mpa, en düşük 10Mpa |
| İş basıncı | Normal 12.5Mpa |
| MOQ | 1 set |
| Paket | Polywood kağıdı |
| Garanti | Bir yıl |
| OEM | Değiştirme yapabilir. |
|
Plak malzemesi |
Uygun sıvı |
|
Paslanmaz çelik (SUS304, 316L vb.) |
Saf su, Nehir suyu, Yemli tuzlu su, Mineral yağ |
|
Titanyum, Ti-pd |
Turşusu, deniz suyu, tuzlu su |
|
SMO254 |
Seyreltilmiş sülfürik asit, Tuzlu su çözeltisi, Organik olmayan su çözeltisi |
|
Ni |
Yüksek sıcaklık, Yüksek konsantrasyonda soda |
|
Hastelloy (C276, C22) |
Konsantre sülfürik asit, klorhidratik asit, fosforik asit |
|
Ana vücut kasası |
Çalışma sıcaklığı (°C) |
Uygun sıvı |
|
NBR |
-15 ~ +135 |
Su, Deniz suyu, Mineral Tuz, Su pirini |
|
EPDM |
-25 ~ +180 |
Sıcak Su, Buhar, Asit, Baz |
|
F26 |
-25 ~ +230 |
Asit, baz, sıvı |
|
FTP |
0 ~ +160 |
Konsantre asit, Baz, Yüksek sıcaklıkta yağ, Buhar |
Plaka ısı değiştiricilerinde uygulamalar:
